Универсальный шаблон сварщика WG-9 А3 Инжиниринг 6932958656265 - универсальный калибр для сварных швов со считывающим окном. Изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и предназначен для измерений углового шва: высоты шва, катета углового шва.

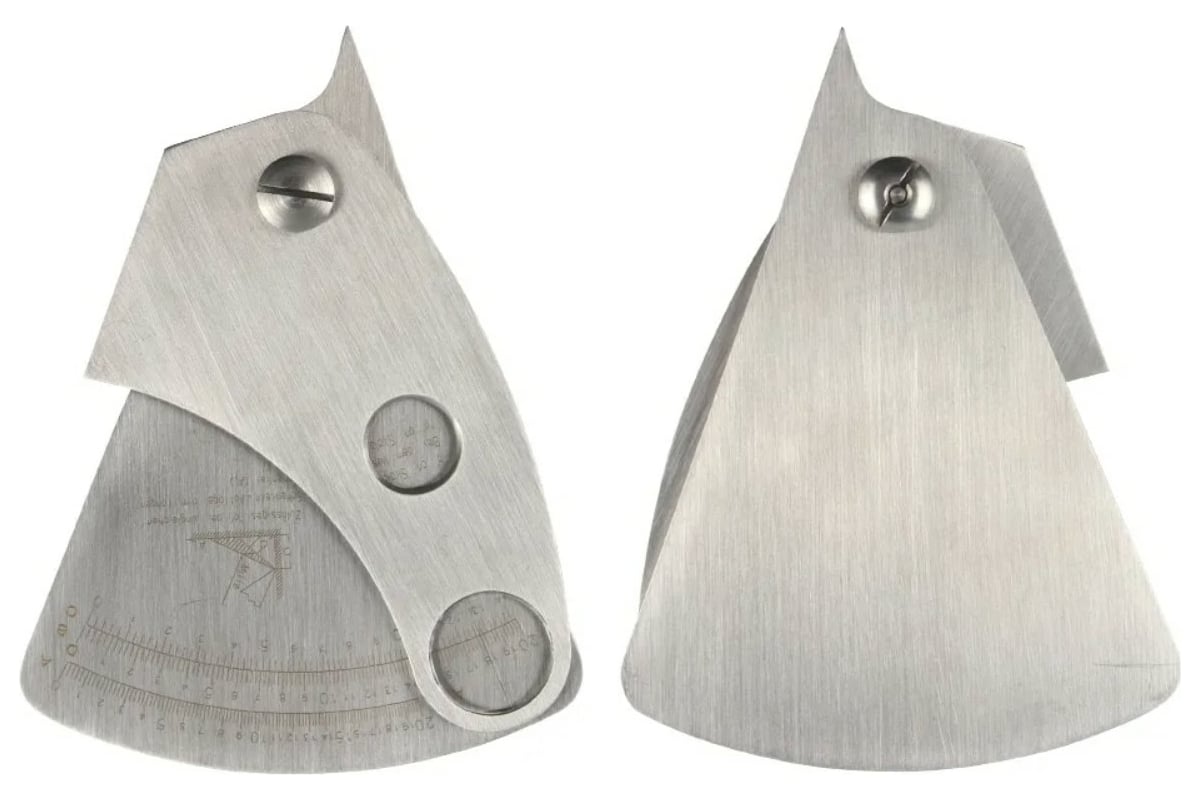

.Состоит из двух деталей: подвижная пластина с тремя нелинейными шкалами и схемами измерений, пластина с окном для считывания.
.Устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность. Измерение высоты сварного шва производится подвижной частью шаблона , которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,1 мм.
.Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне:
