Трафарет для расшифровки радиографических снимков НТЦ Эксперт ntc-000142

Трафарет для расшифровки радиографических снимков, он же трафарет для определения несплошностей, предназначен для визуальной оценки размеров трещин, шлаковых и вольфрамовых включений, пор, непроваров и других дефектов, выявленных на снимках при контроле сварных соединений, литья и других объектов контроля с соответствии с требованиями ГОСТ 7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и других нормативных документов. Калибровка трафарета проводится по методике Р 08-03-2000.

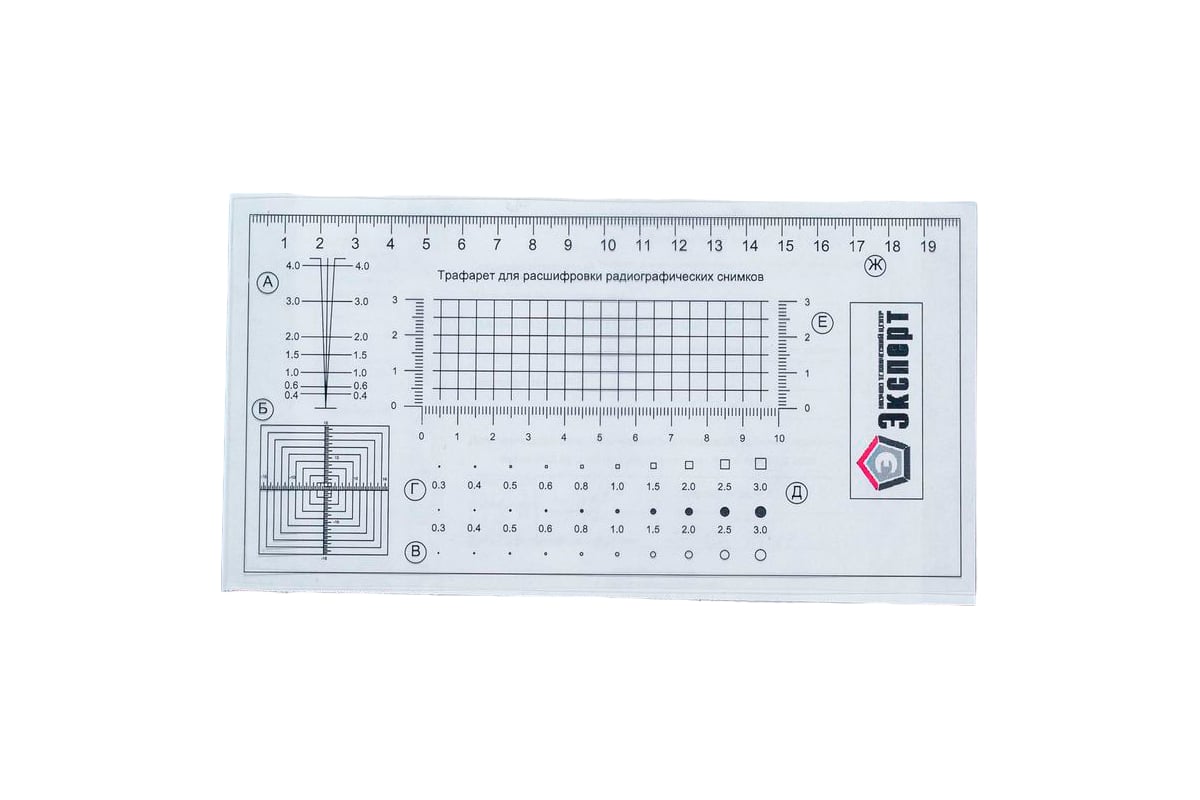

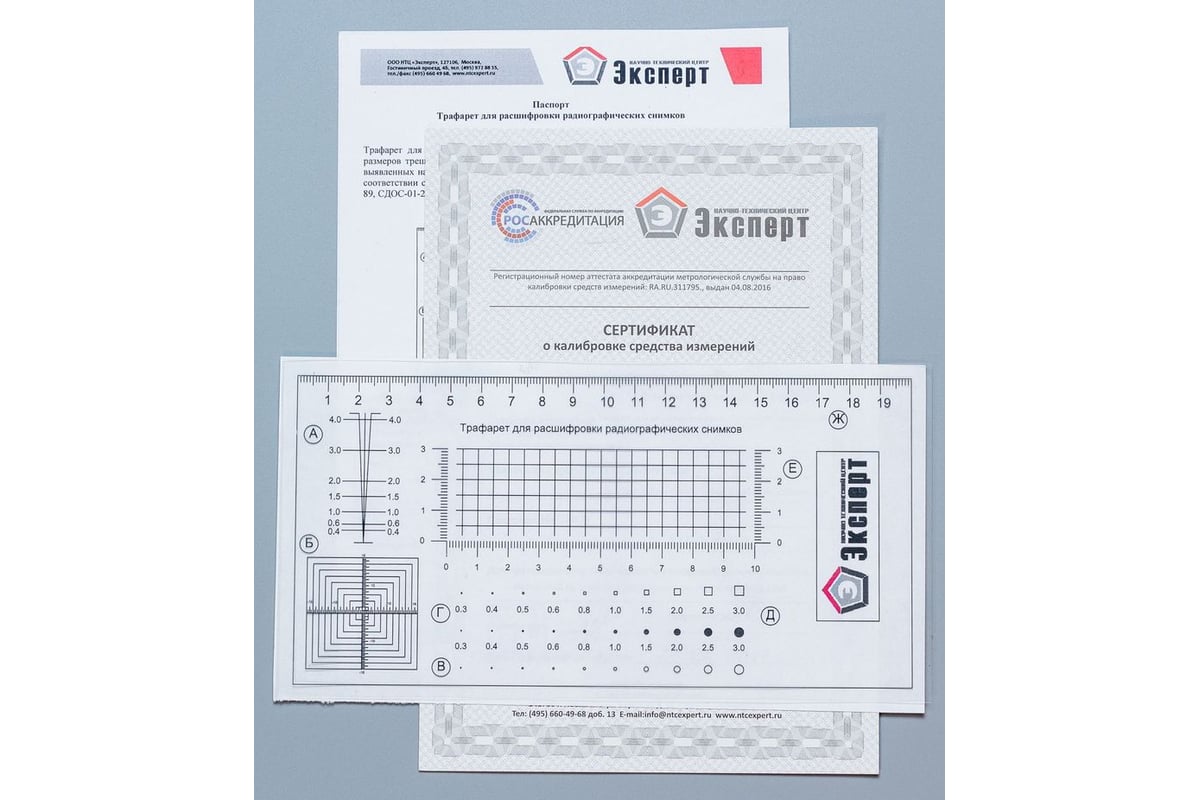

Трафарет представляет собой гибкую прозрачную пленку размером 200х100 мм, на которой имеется линейка для определения размеров крупных несплошностей, шаблоны для определения размеров пор, шлаковых и вольфрамовых включений, шаблон для определения площади скоплений и других включений. Для более точного измерения несплошностей менее 1,5 мм могут быть использованы измерительные лупы с ценой деления 0,1 мм. Трафарет для расшифровки радиографических снимков выпускается с паспортом и сертификатом о калибровке собственной метрологической службы. Пройти обучение по радиографическому контролю можно в нашем аттестационном центре.
