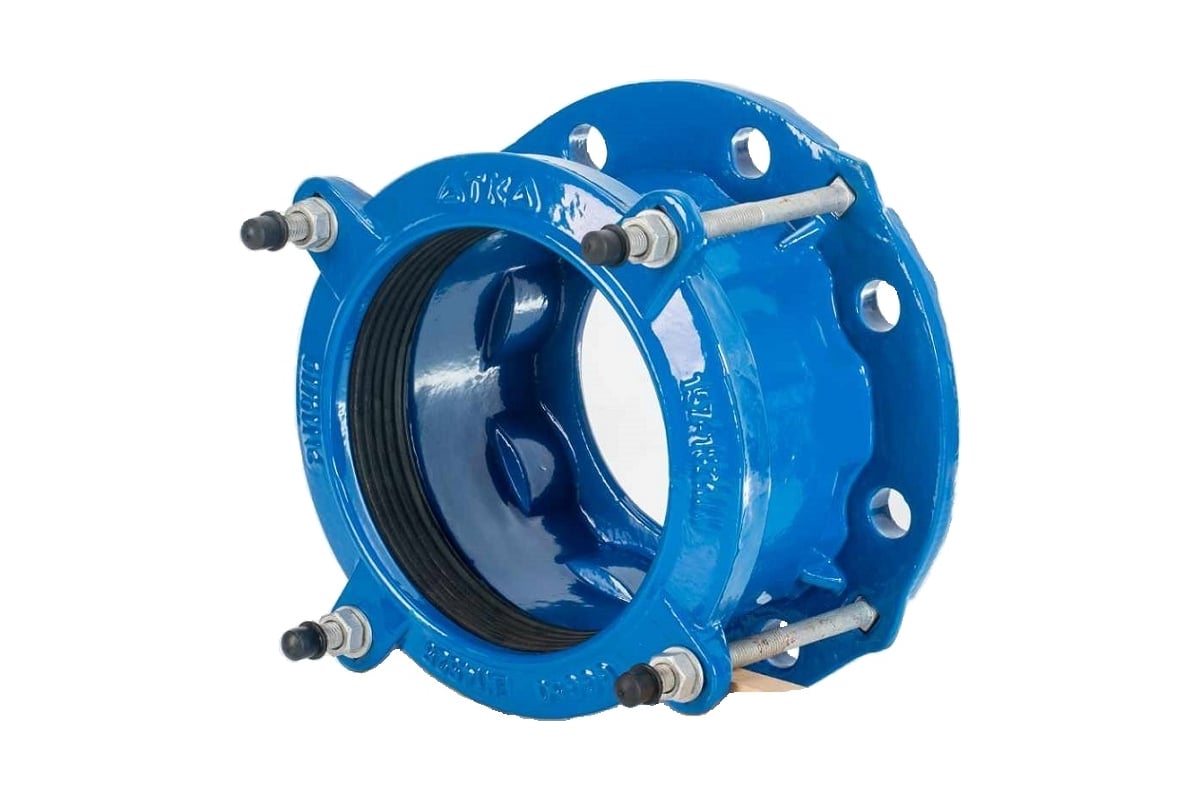

Соединительный узел ПФРК-Макси (патрубок фланцевый раструбный компенсирующий тип Макси) с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) с любой фланцевой арматурой в трубопроводах с давлением до 1,6 МПа. Соединительный узел ПФРК-Макси также имеет другие наименования: фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная.
.Отличием соединительного узла ПФРК-Макси от соединительного узла ПФРК является наличие внутреннего упора в корпусе, а также увеличенная строительная длина и диапазон обжатия. Соединительный узел ПФРК-Макси состоит из корпуса с универсальным фланцем (подходит для присоединения фланцев ГОСТ 12815-80, 33259-2015), крышки, резинового уплотнения в виде кольца и крепежного комплекта. Корпус и крышка покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.
.Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Соединительные узлы ПФРК-Макси не являются фитингами, несущими конечную нагрузку. Соединительные узлы ПФРК-Макси не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах.
.Соединительные узлы ПФРК-Макси необходимо монтировать на опорном фланце трубы. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
Технические характеристики
-
Номинальный диаметр (условный проход), мм400
-
Строительная длина, мм160
-
Обжимной диапазон, мм436-462
-
Max давление, бар16
-
Мах температура рабочей среды, °С110
-
МатериалЧугун
