Шаблон сварщика WGU-8M ЧК Челябинский калибр 778946

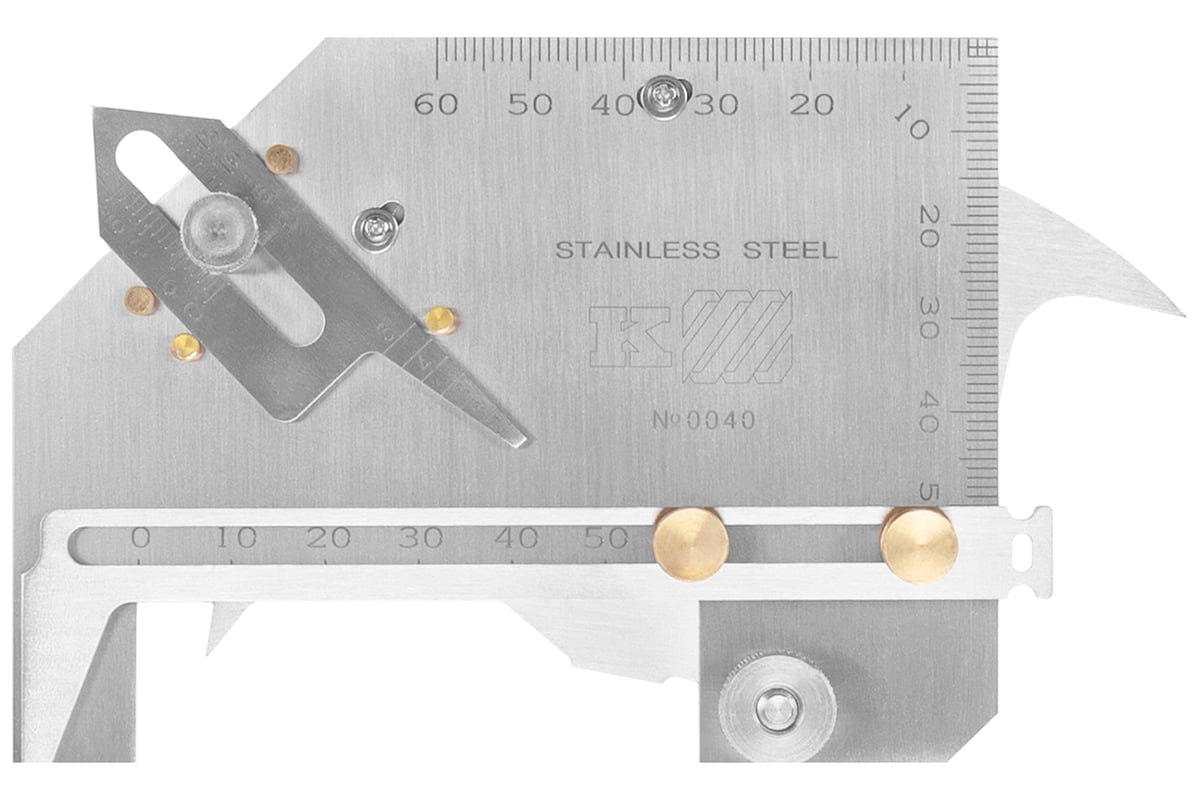

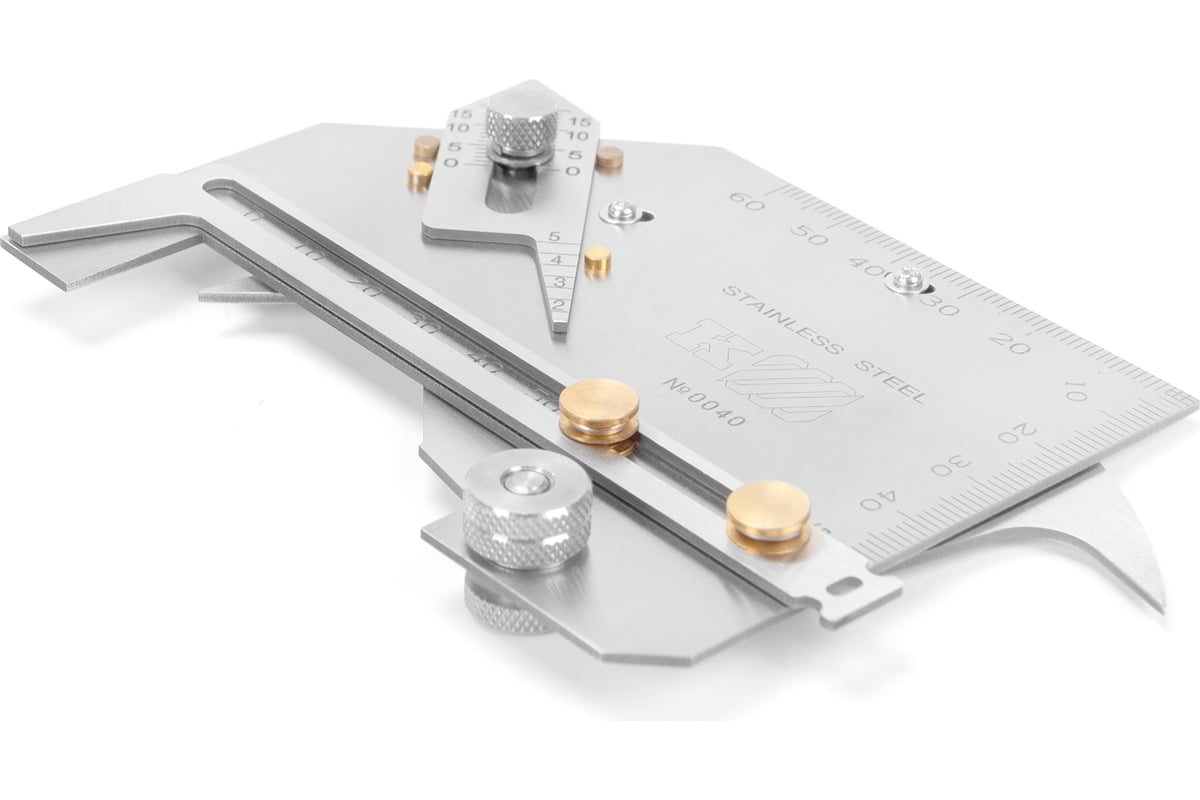

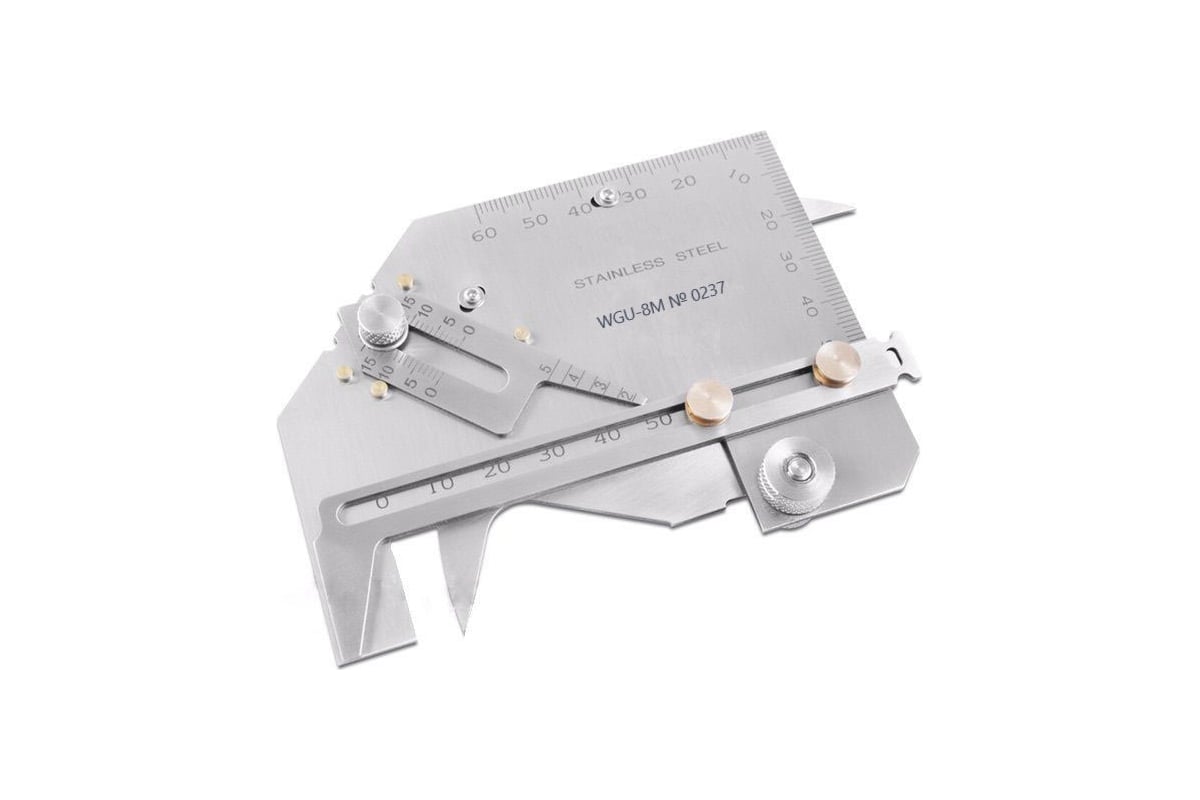

Шаблон сварщика WGU-8M ЧК 778946 предназначен для измерений вогнутости углового шва, выпуклости шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0°-70°. Измеритель Bridge Cam WGU-8M изготовлен из нержавеющей стали и состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской. Шкала по краю Bridge Cam может использоваться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка. Подвижный указатель используется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-25 мм, является значение измеряемого параметра. Ползунок Bridge Cam используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка. Стороны подвижного указателя используются для измерения угла разделки кромки. Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0-60°. Измеритель Bridge Cam WGU-8M очень удобен для контроля точечной коррозии, замеров катетов, смещения и т.д. Так же может быть использован в качестве простейшего измерителя длины (линейки).
