Шаблон сварщика WG 5 УШС МГ-11 ЧК Челябинский калибр 1047069

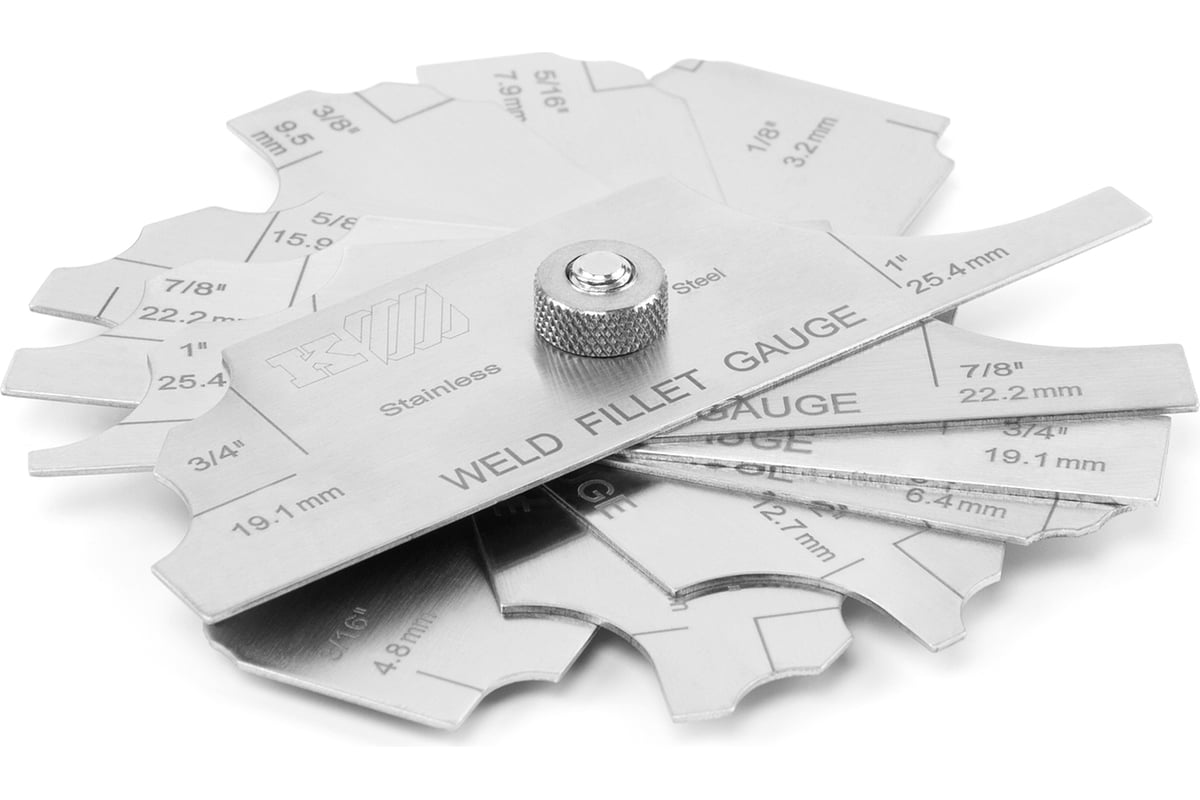

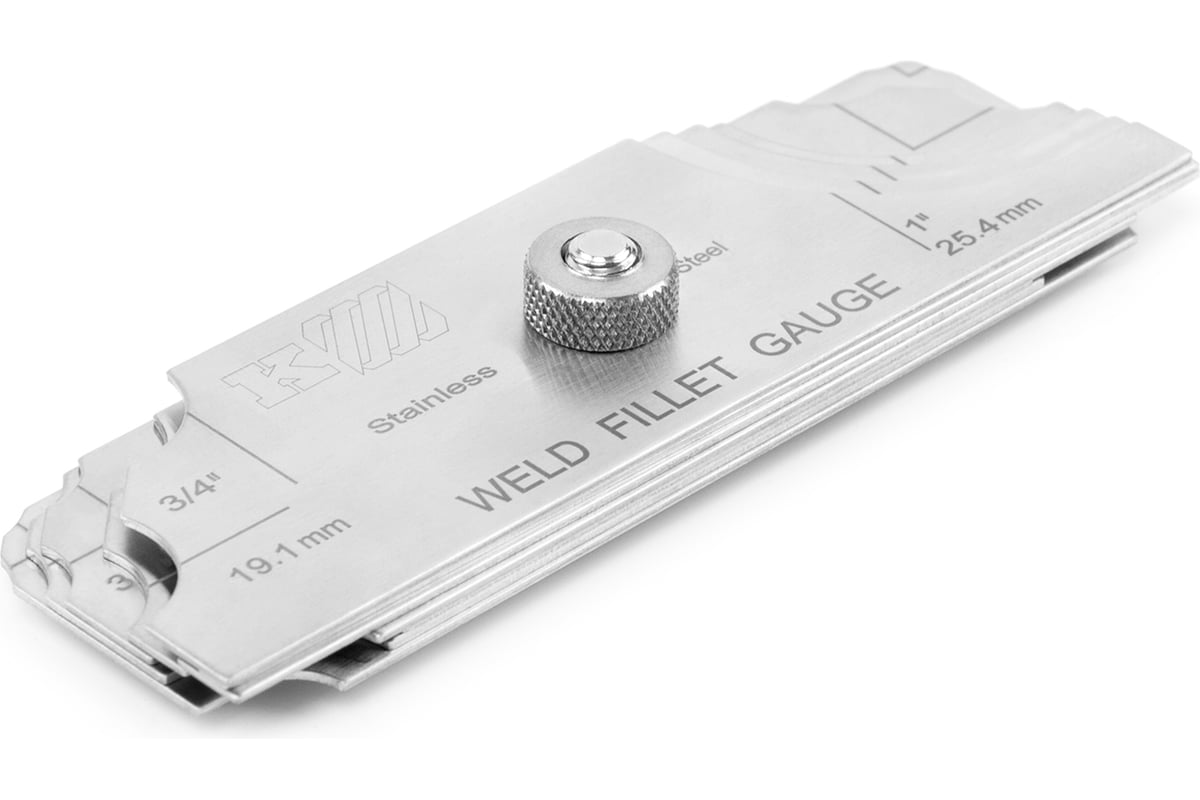

Шаблон WG5 (MG11) являются импортным аналогом отечественного шаблона УШС-2, предназначены для контроля катетов угловых швов, а так же применяются для определения выпуклости и вогнутости швов. Позволяет проводить измерение четырнадцати размеров угловых швов 3,0-25,0 мм. Контроль проводится ступенчатым методом определения до минимального зазора. Шаблон WG5 состоит из 7-ми лепестков. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. Шаблон WG5 в отличии от шаблона MG11 имеет размеры катетов с метрической шкалой, выраженной в целых числах.
