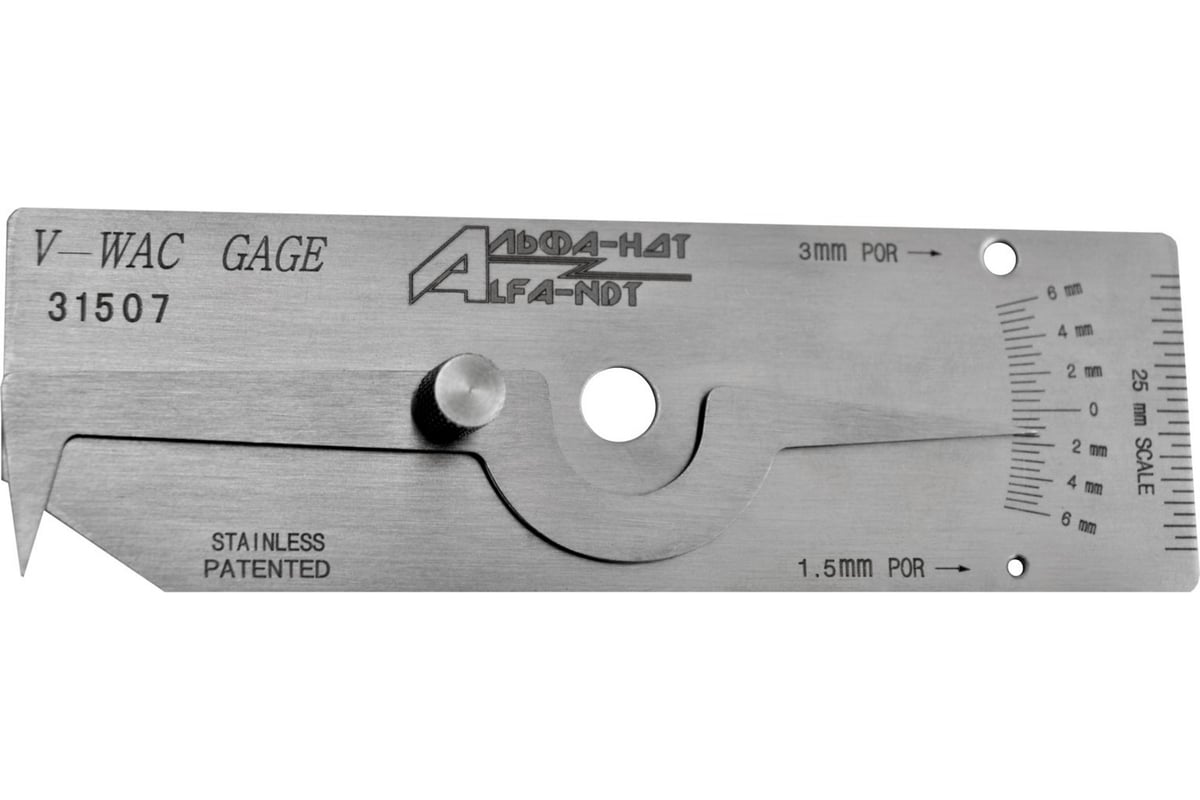

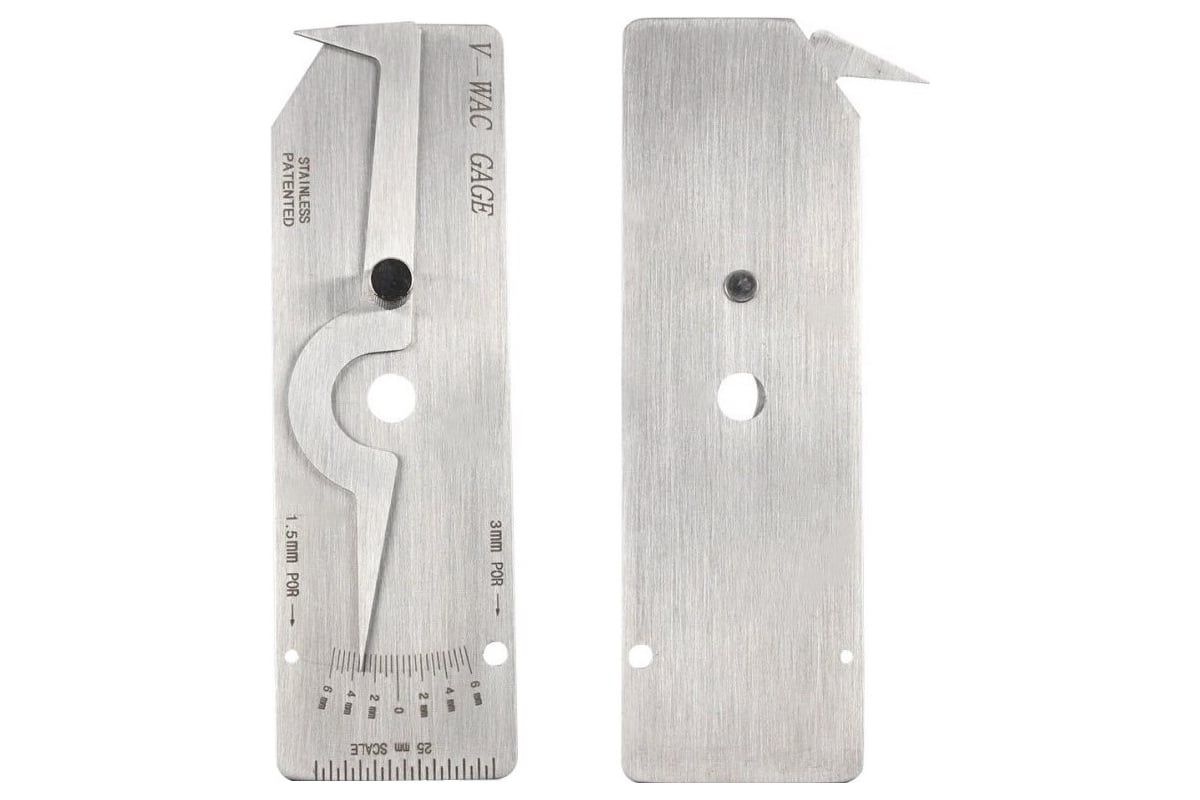

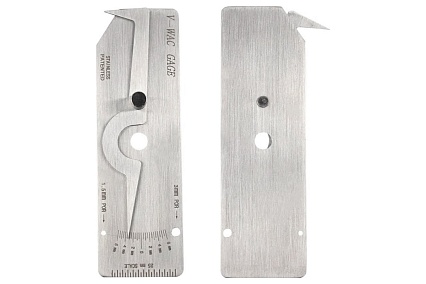

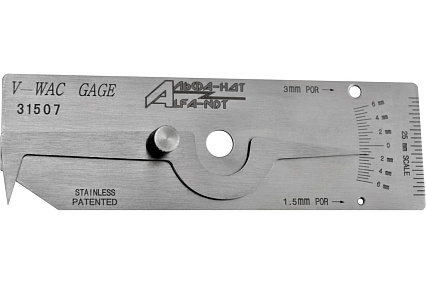

Данный шаблонизготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" ипредставляет собой инструмент для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов.
.Данный шаблон дублирует функции отечественных шаблонов УШС-3 и УШС-4. Главное его отличие: это мелкая шкала измерения с ценой деления 0,5 мм, для измерений, когда нужна дополнительная точность для измерения глубины подреза.

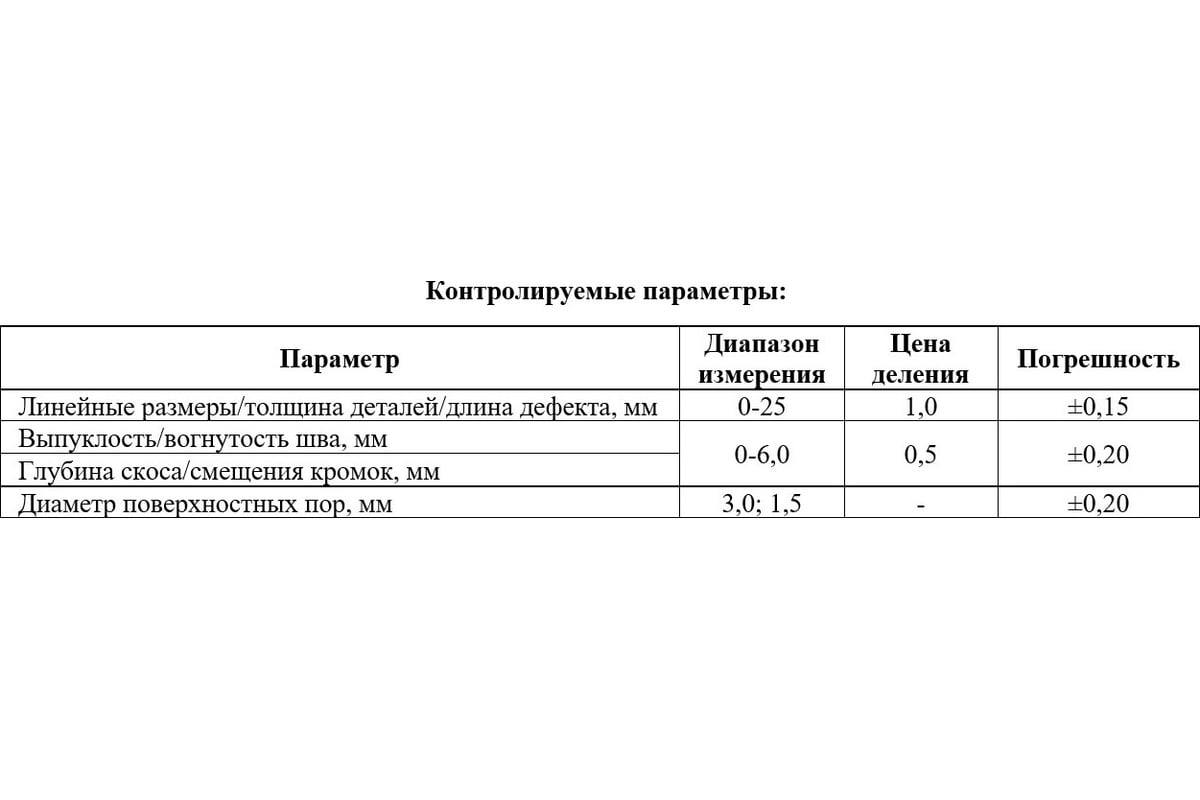

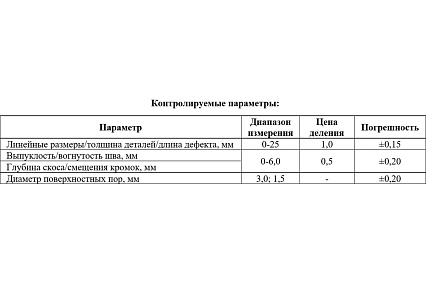

.Измеритель V-WAC имеет: шкалу: 0-25 мм, для измерения линейных размеров, погрешность 0,2 мм. Шкалу: 0 ±6 мм, для измерения углублений и высоты шва, погрешность 0,2 мм. Отверстия 1,5 мм и 3,0 мм, для измерений раковин и поверхностных пор, погрешность 0,3 мм.

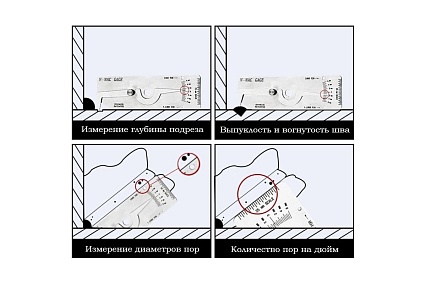

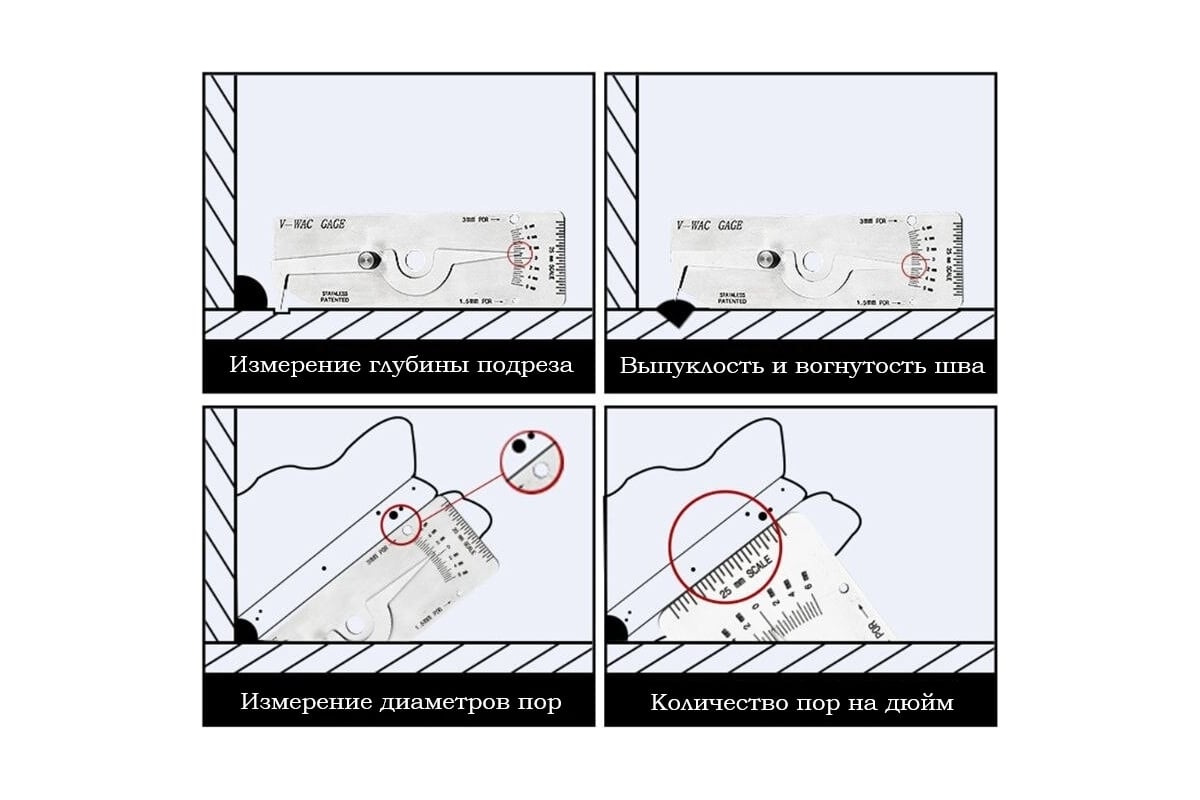

.Шаблон сварщикаV-WACпозволяет измерять такие параметры как:
.V-WAC предложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.
.Внимание, изображение товара может отличаться от реального!
Технические характеристики
-
Поверканет
-
Калибровкада
-
Вес нетто, кг0.042
-
Габариты без упаковки, мм62х12х140
