Шаблон сварщика универсальный УШС-3 с первичной калибровкой АЛЬФА-НДТ 00-00000191

Универсальный шаблон сварщика УШС-3 АЛЬФА-НДТ 00-00000191 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия", предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон необходимо применять на предприятиях и в организациях, проводящих сварочные работы для обеспечения соответствия сварных швов требованиям ГОСТ 14792-80 и других НТД.

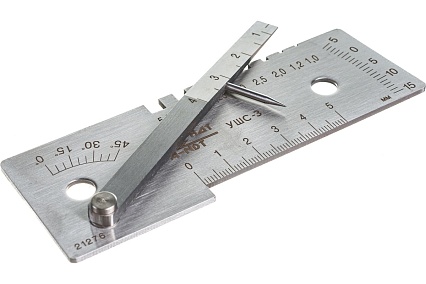

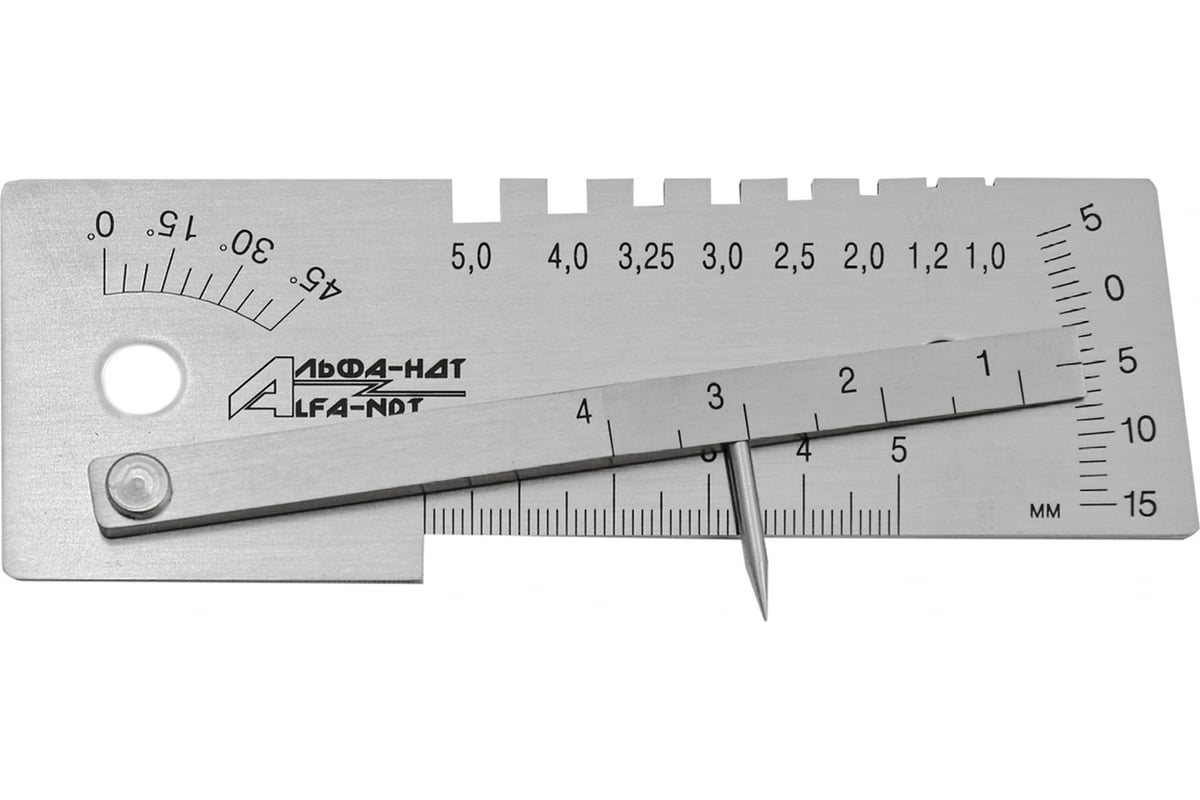

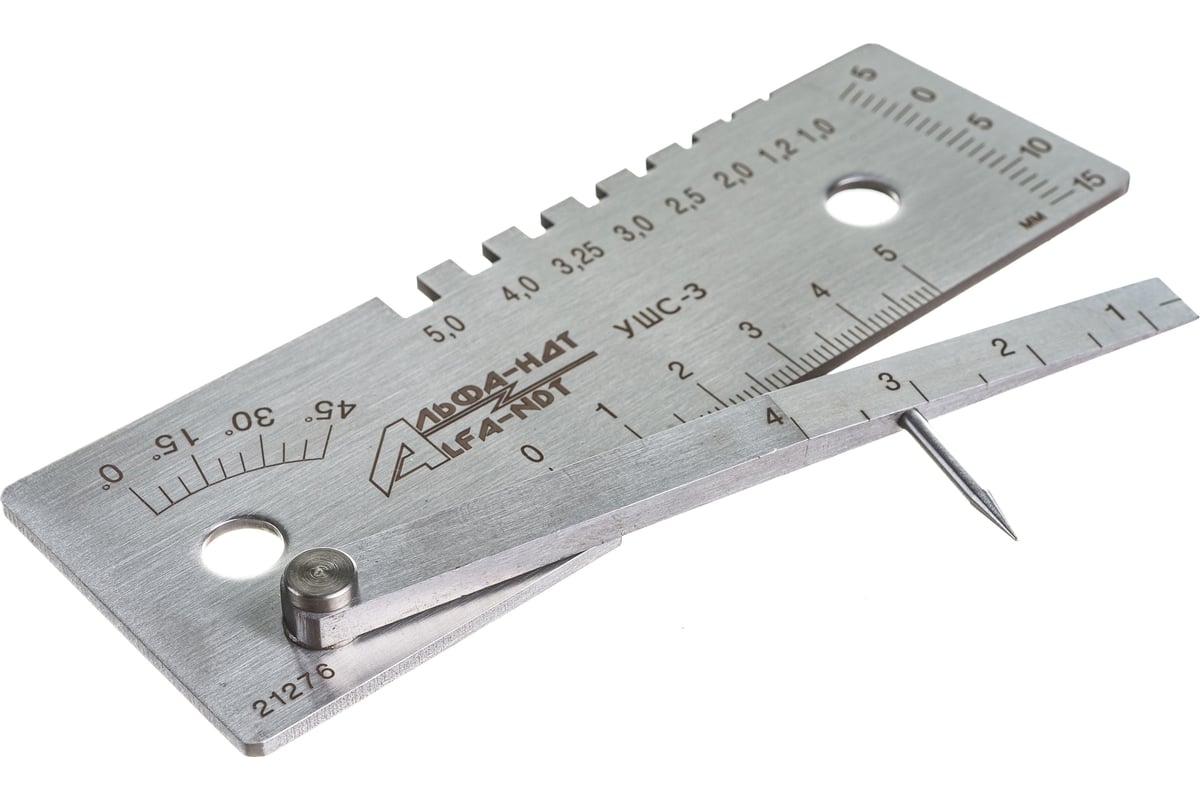

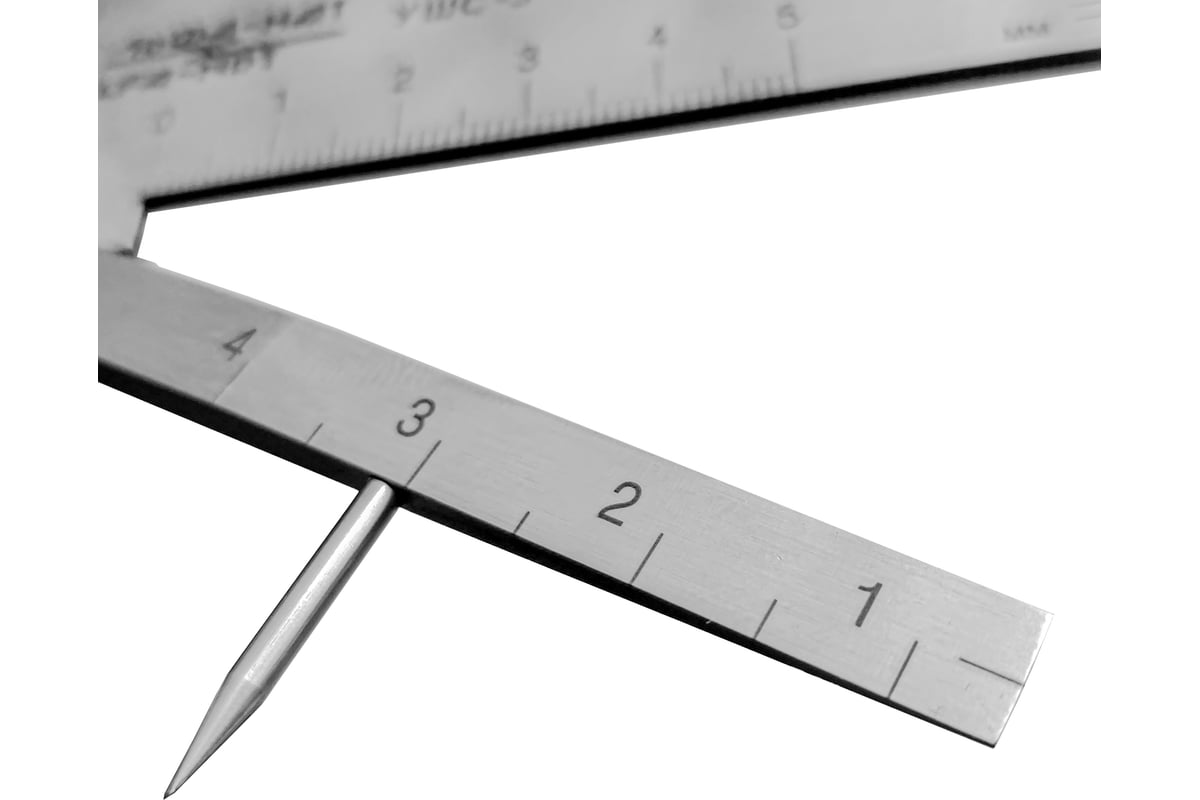

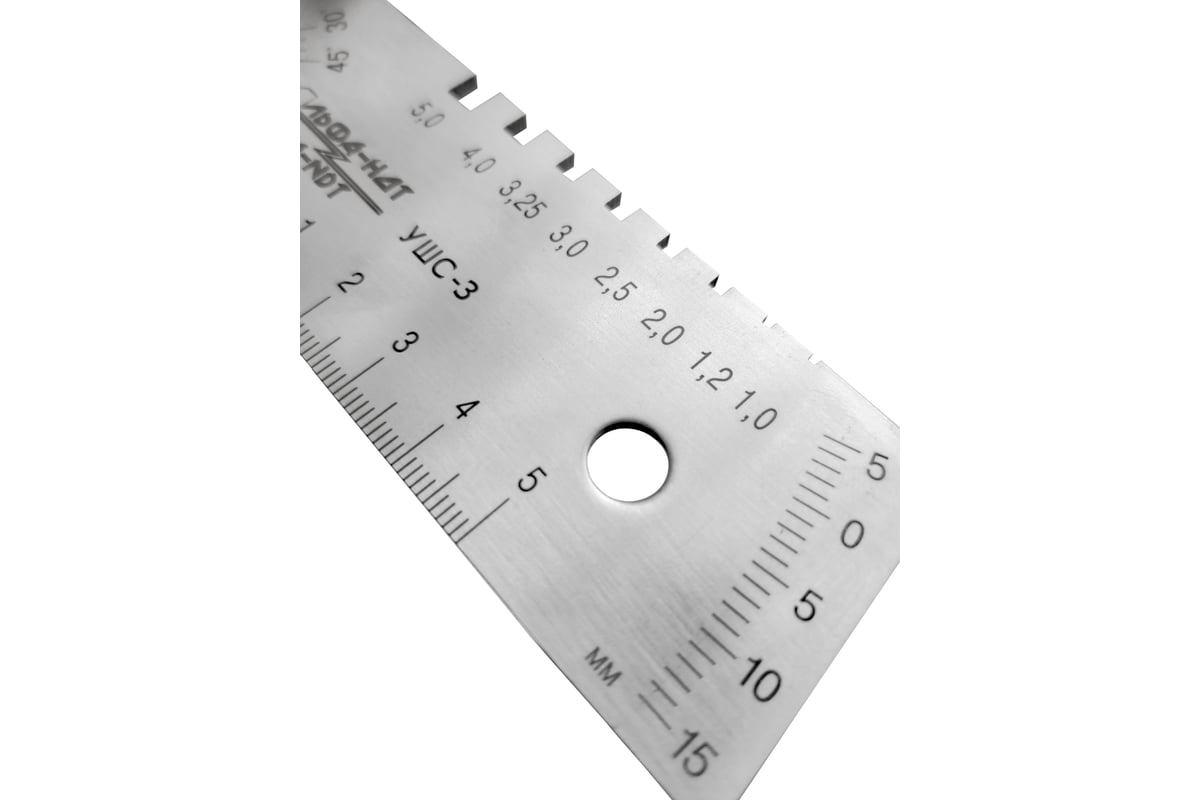

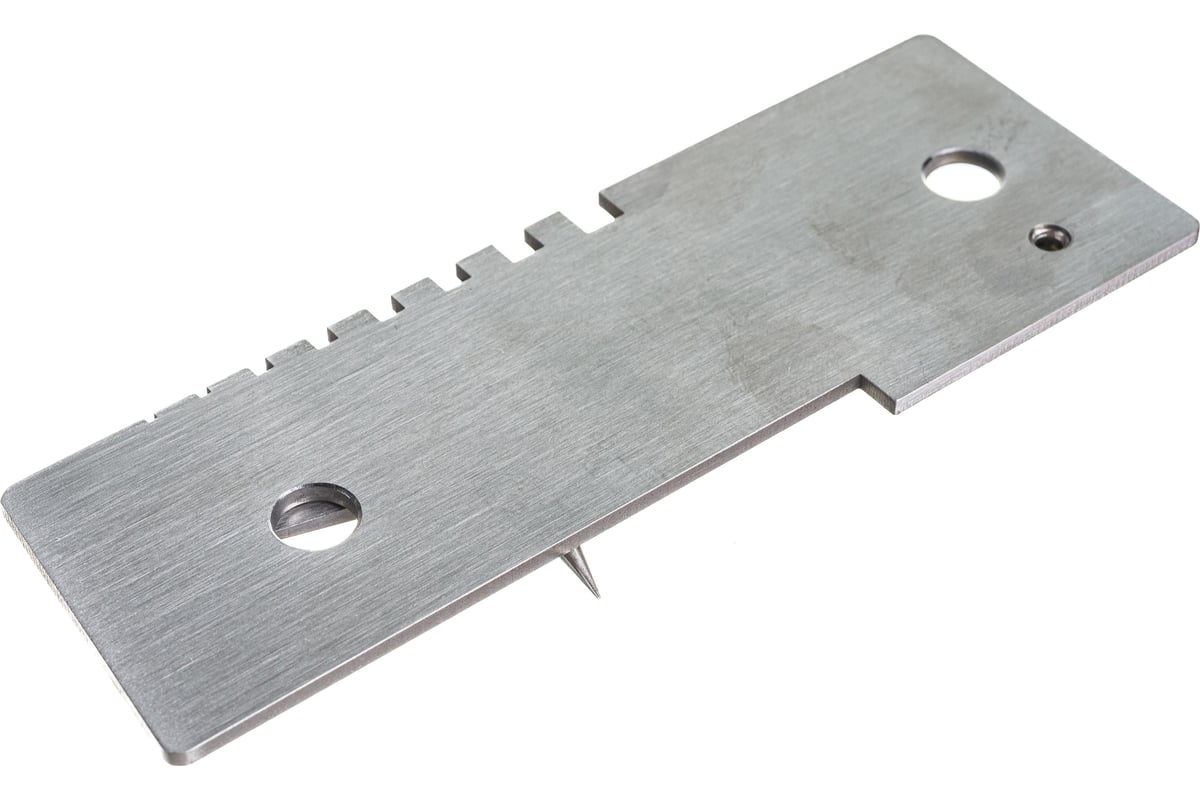

Шаблон состоит из основания, на котором с помощью оси установлен движок с неподвижно закрепленном на нем указателем. Движок может поворачиваться относительно основания на оси. Движок выполнен в виде пластины, один конец которой выполнен в виде клина. На лицевой поверхности клиновой части движка нанесена шкала для контроля зазора между свариваемыми деталями. На клиновом конце движка нанесена риска, являющаяся индексом для измерения глубины разделки до корневого слоя, превышения кромок, высоты усиления шва. Также на основании выполнены пазы, позволяющие контролировать диаметры используемых электродов. Измерения высоты притупления, ширины шва производятся с помощью шкалы, нанесенной на основании шаблона. На основании шаблона нанесена также шкала для измерений угла скоса кромок.

Внимание, изображение товара может отличаться от реального!
