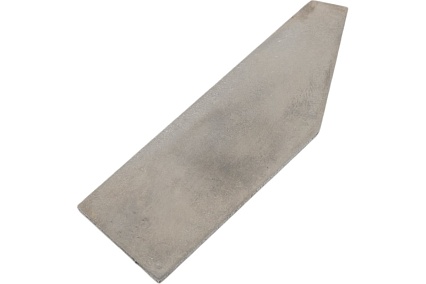

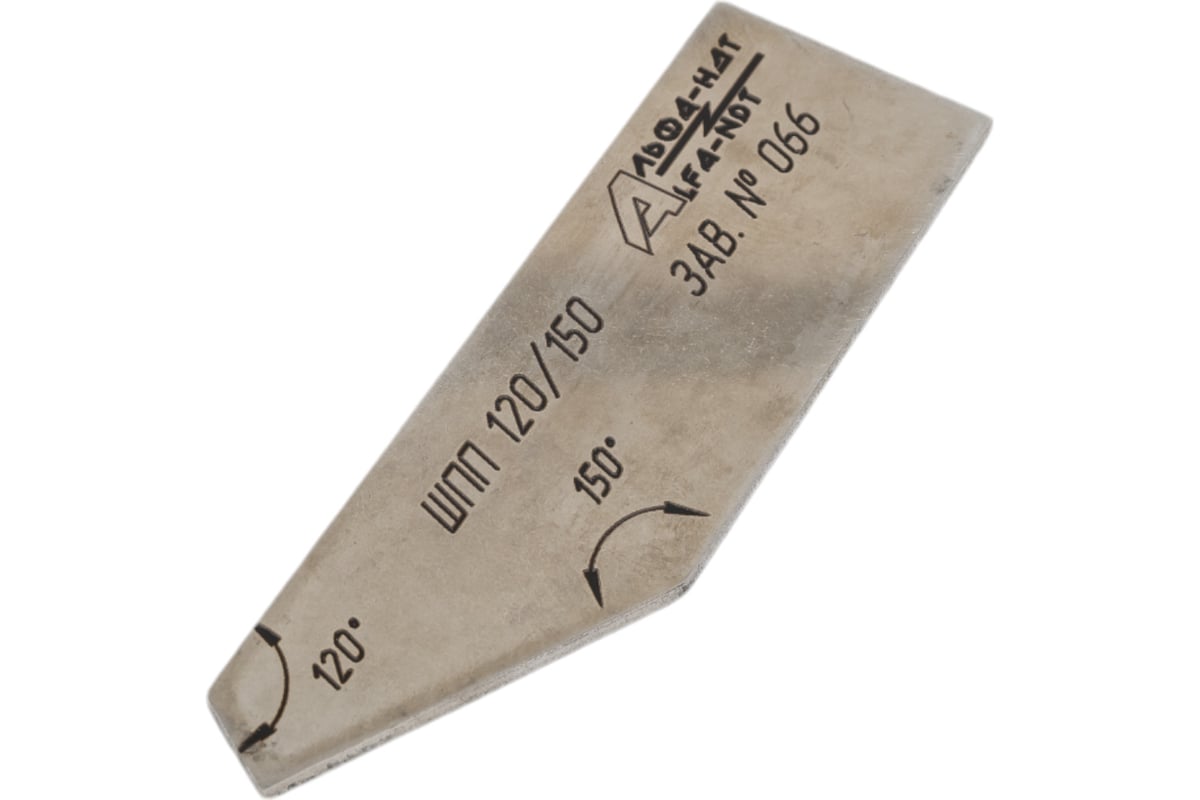

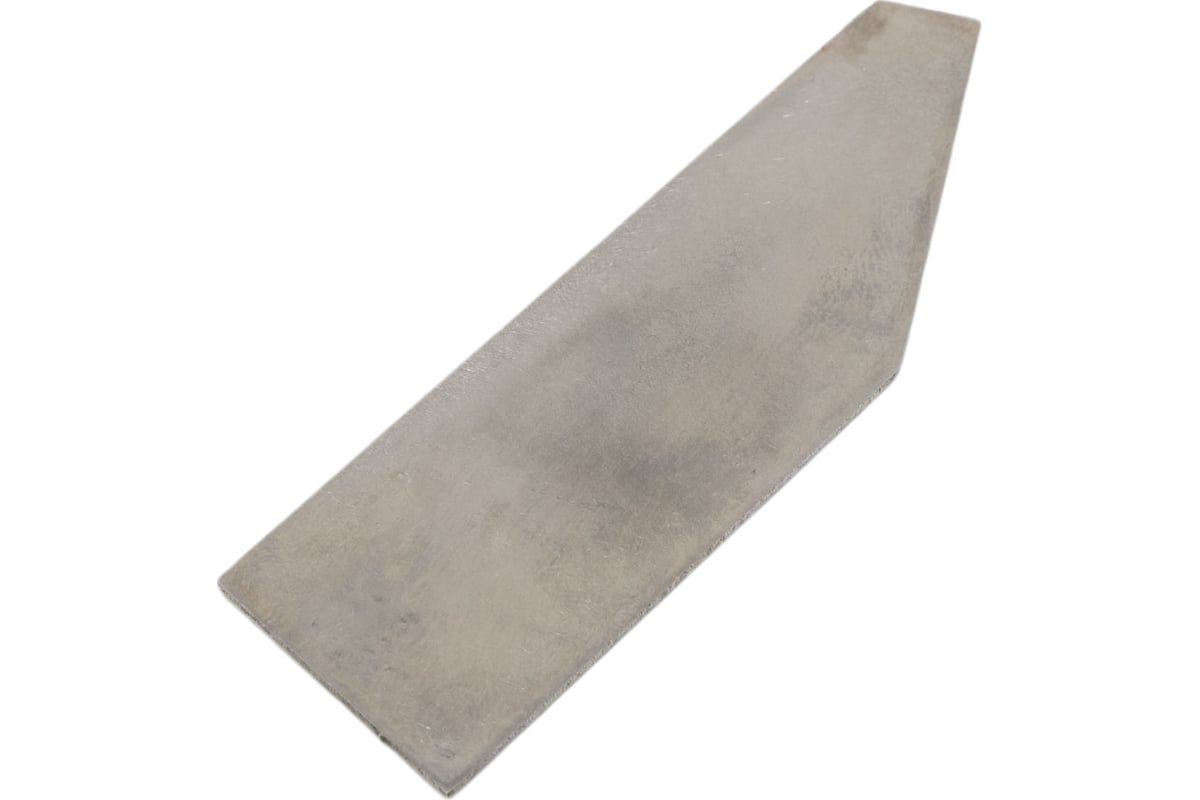

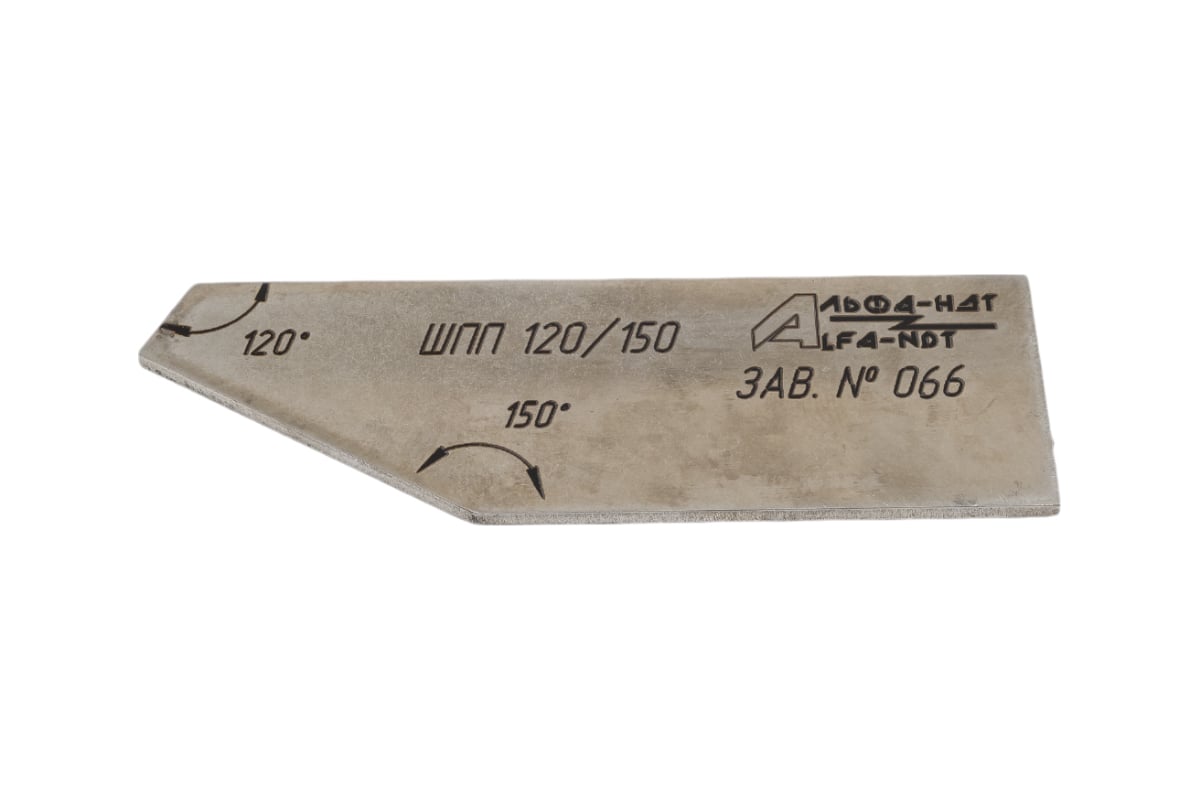

Шаблон плавности перехода шва ШПП 120˚/150˚ (с первичной калибровкой) АЛЬФА-НДТ УП-00003513

ШПП - Шаблон плавности перехода (120° и 150°) АЛЬФА-НДТ

Измеритель углового шва ШПП 120/150° - Шаблон предназначен для определения плавности перехода сварного шва к основному металлу при проведении контроля геометрических параметров сварных соединений стальных конструкций визуальным способом и оценке качества их механической обработки.

Плавный переход металла лицевого и обратного валиков к основному металлу очень важен, так как это обеспечивает высокую прочность соединения при динамических нагрузках. Шаблон плавности измеряет угол между плоскостью основной поверхности и плоскостью касательной к верхней точке поверхности сварного шва. ШПП производства компании АЛЬФА-НДТ позволит производить визуальную оценку геометрии сварного шва по отношению к основному металлу.

Форма швов контролируемых соединений должна отвечать требованиям документов: РД-25.160.00-КТН-011-10, РД-23.040.00-КТН-386-09, ГОСТ 16037 при этом: усиление шва должно быть высотой в пределах не менее 0,5 мм и не более 3 мм, а также должно иметь плавный переход к основному металлу (угол между основным металлом и усилением шва должен быть не менее 15°.).
