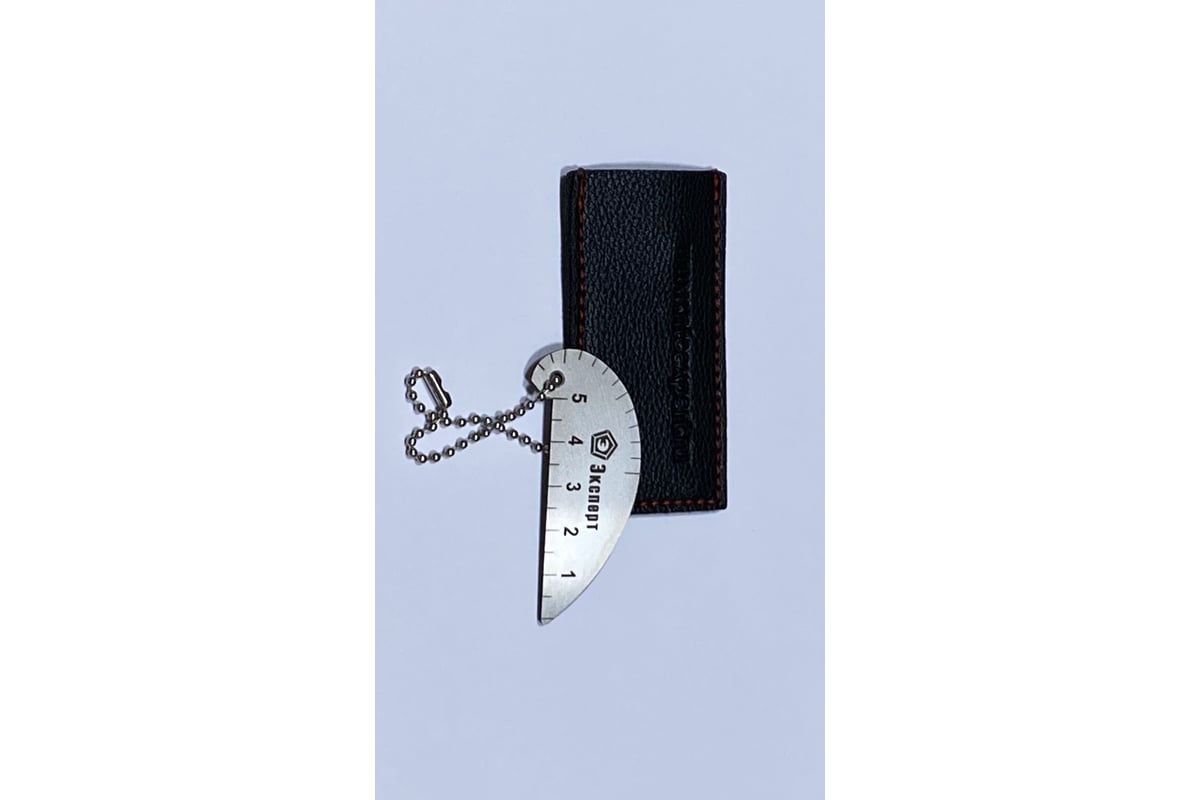

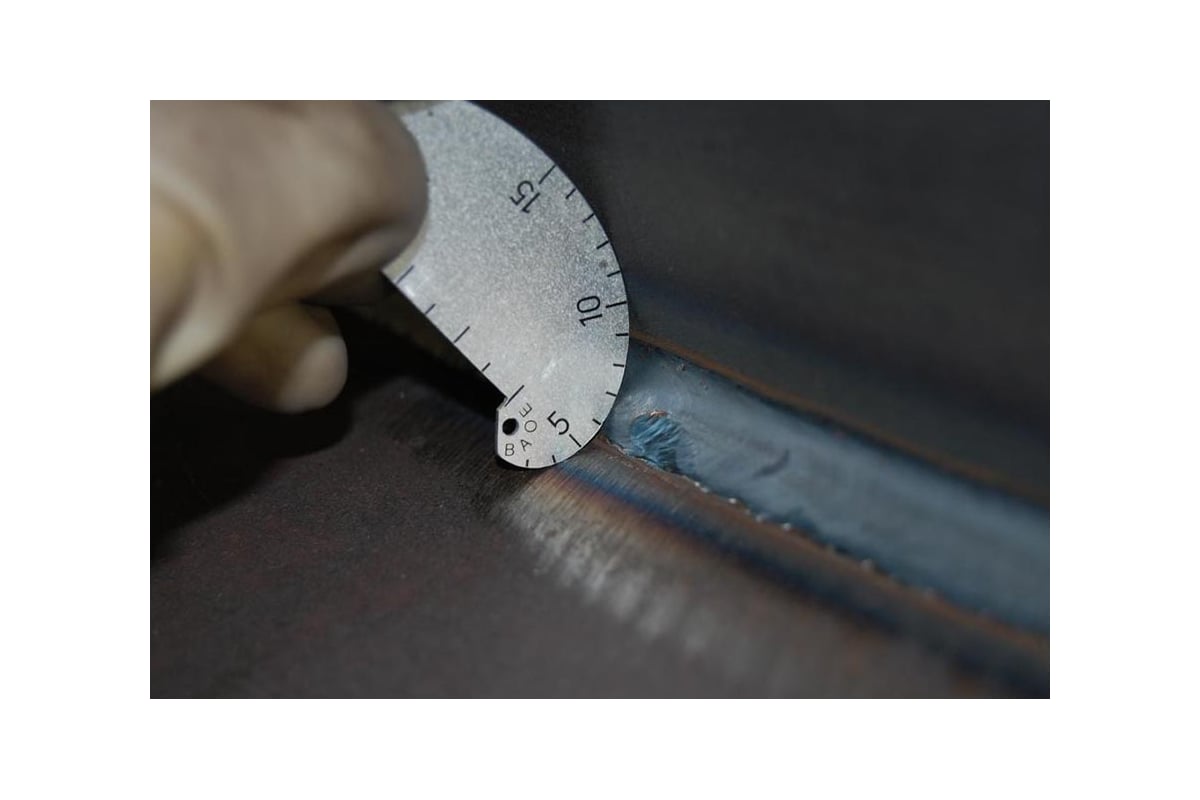

Универсальный шаблон Красовского, он же измеритель плавности переходов или УШК-1, используется для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений, а также измерения зазора между кромками свариваемых деталей и высоты усиления шва. Шаблон Красовского применяется для визуального контроля по РД 03-606-03. Калибровке шаблона посвящена внутренняя методика МК 12.2017. Периодичность калибровки – 1 раз в год. Данный измеритель соответствует требованиям ГОСТ Р 50.05.08-2018 и ГОСТ Р ИСО 17637-2014, имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Эксперт». Способы измерения с использованием шаблона Красовского представлены на схеме слева.
.Технические характеристики шаблона УШК-1:
Технические характеристики
-
Поверканет
-
Калибровкада
-
Вес нетто, кг0.009
-
Габариты без упаковки, мм65x30x5
