Полнопроходной шаровый кран DN.ru КШФПТ с ISO-фланцем применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.
Принцип работы: перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляетсяповорот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.
На кран можно установить пневмопривод или электропривод (ISO 5211-2001).
- Материал корпуса: нержавеющая сталь SS316
- Уплотнение: PTFE
- Температура рабочей среды: от -20°С до +180°С
- Класс герметичности шарового затвора по ГОСТ 9544-2015: А
- ISO 5211: F07/F10
- Квадрат штока: 17х17
Ознакомиться с подробной информацией о товаре можно в техническом паспорте.

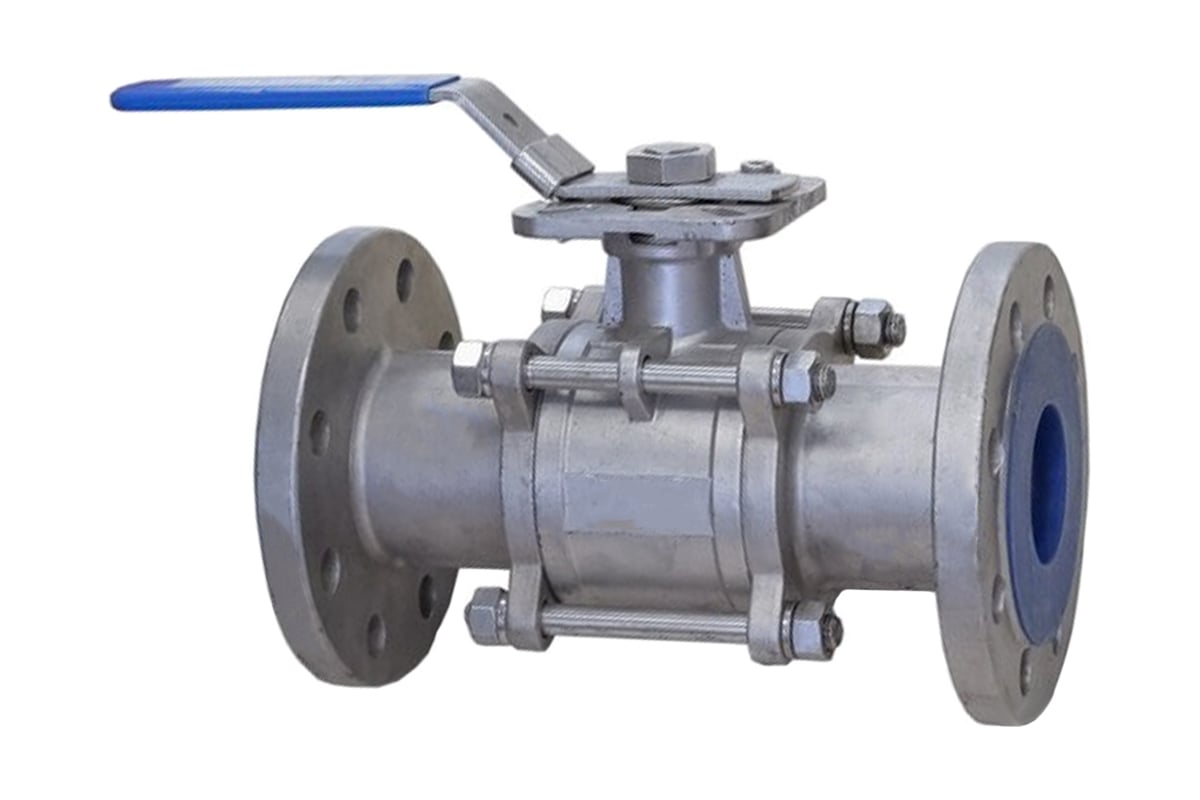

На изображении представлен кран меньшего диаметра, при выборе ориентируйтесь на характеристики.
Технические характеристики
-
Диаметр монтажных отверстий, ммM18
-
Длина крана, мм350
-
Количество монтажных отверстий8
-
Резьба присоединенияНет
-
Условный диаметр DN, мм100
-
МатериалНержавеющая сталь
-
Мах рабочая температура, °С180
-
Область использованияВода, пар, нефтепродукты, промышленные газы
-
ГазовыйНет
-
Номинальное давление (PN), бар16
-
ПолнопроходнойДа
-
С креплениемНет
-
С носикомНет
-
С термометромНет
-
С фильтромНет
-
Спускное устройствоНет
-
Тип арматурыЗапорная
-
Тип кранаПроходной
-
Тип присоединенияФланцевый
-
Тип резьбыНет
-
Вес нетто, кг27.755
-
Тип ручкиРучка
-
Цвет флажка/бабочкиСиний
