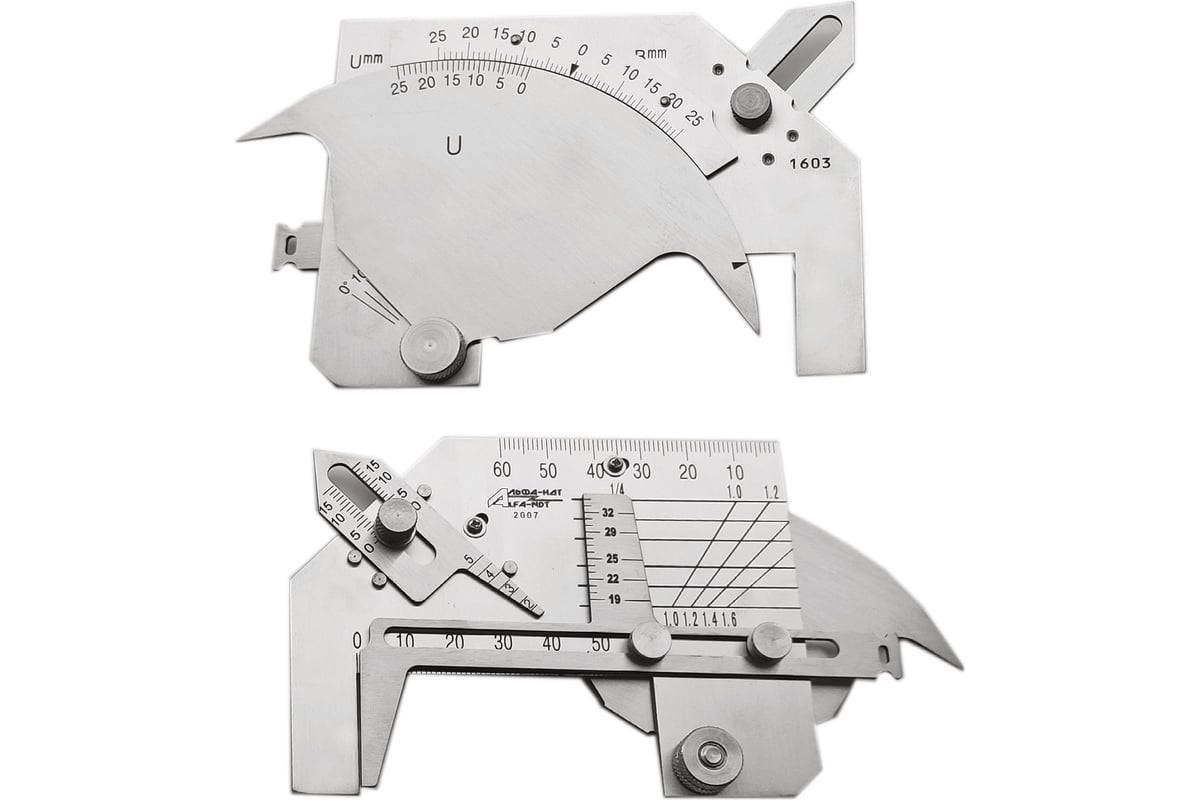

Измеритель BRIDGE CAM WGU-9M с первичной калибровкой АЛЬФА-НДТ УП-00002771

Измеритель геометрических параметров BRIDGE CAM WGU-9M АЛЬФА-НДТ УП-00002771 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля.

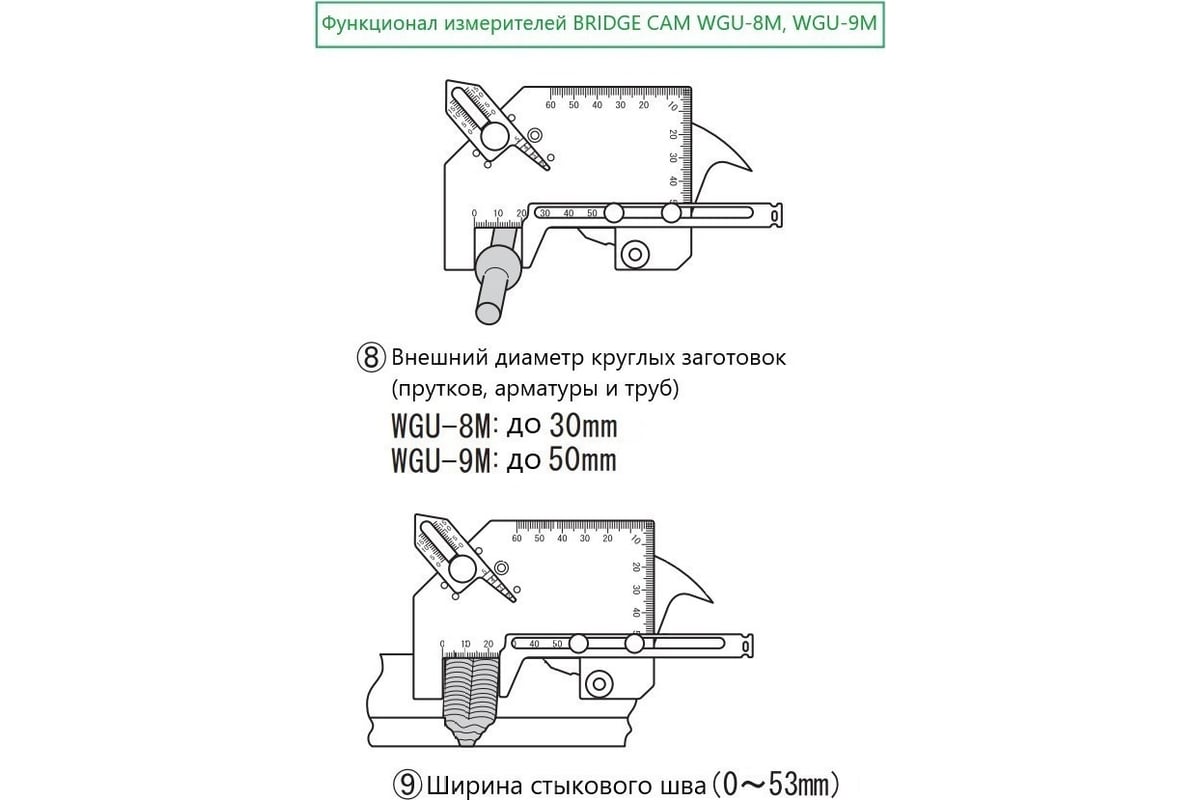

Измеритель геометрических параметров BRIDGE CAM WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра (до 50 мм).

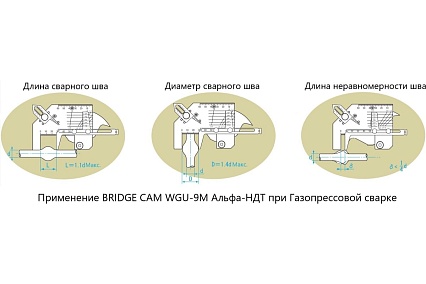

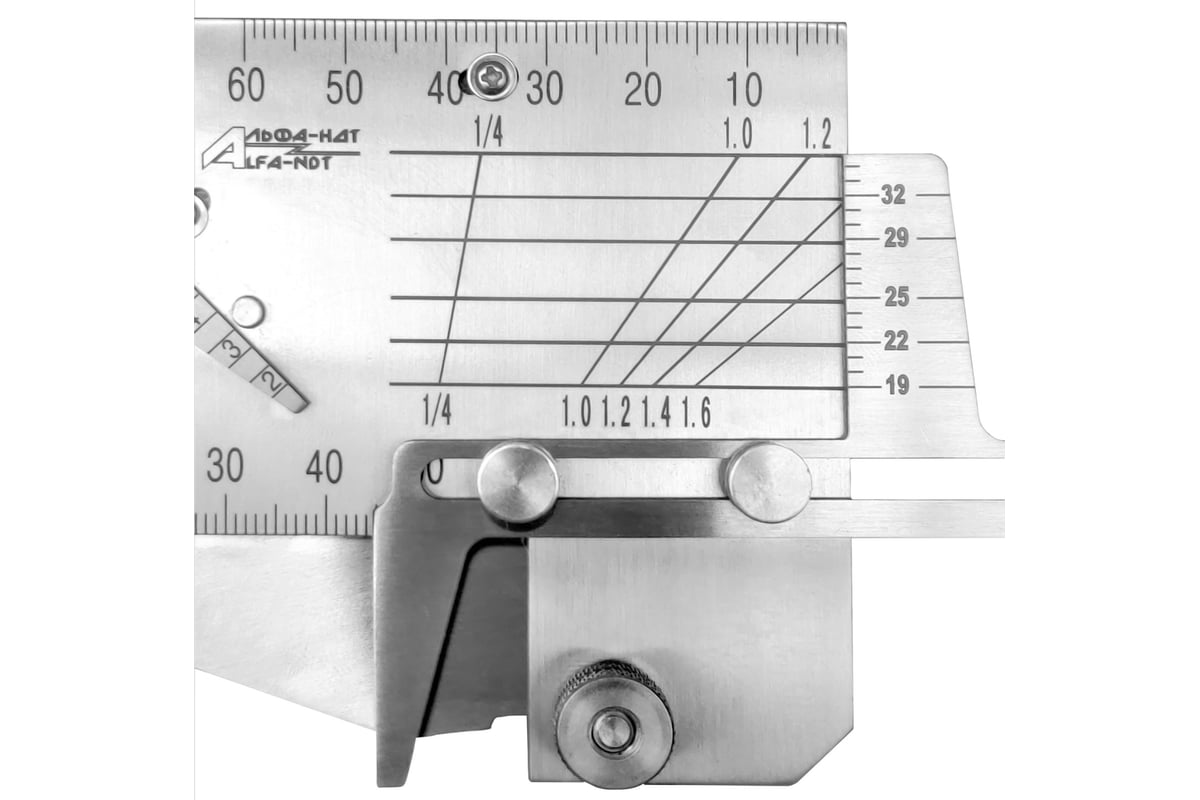

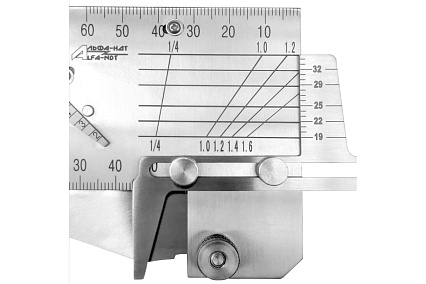

На шаблон нанесена номограмма, позволяющая определять коэффициент расширения стыкового шва арматуры или прутка (1,0-1,6 мм).

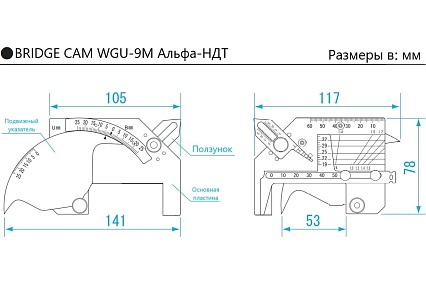

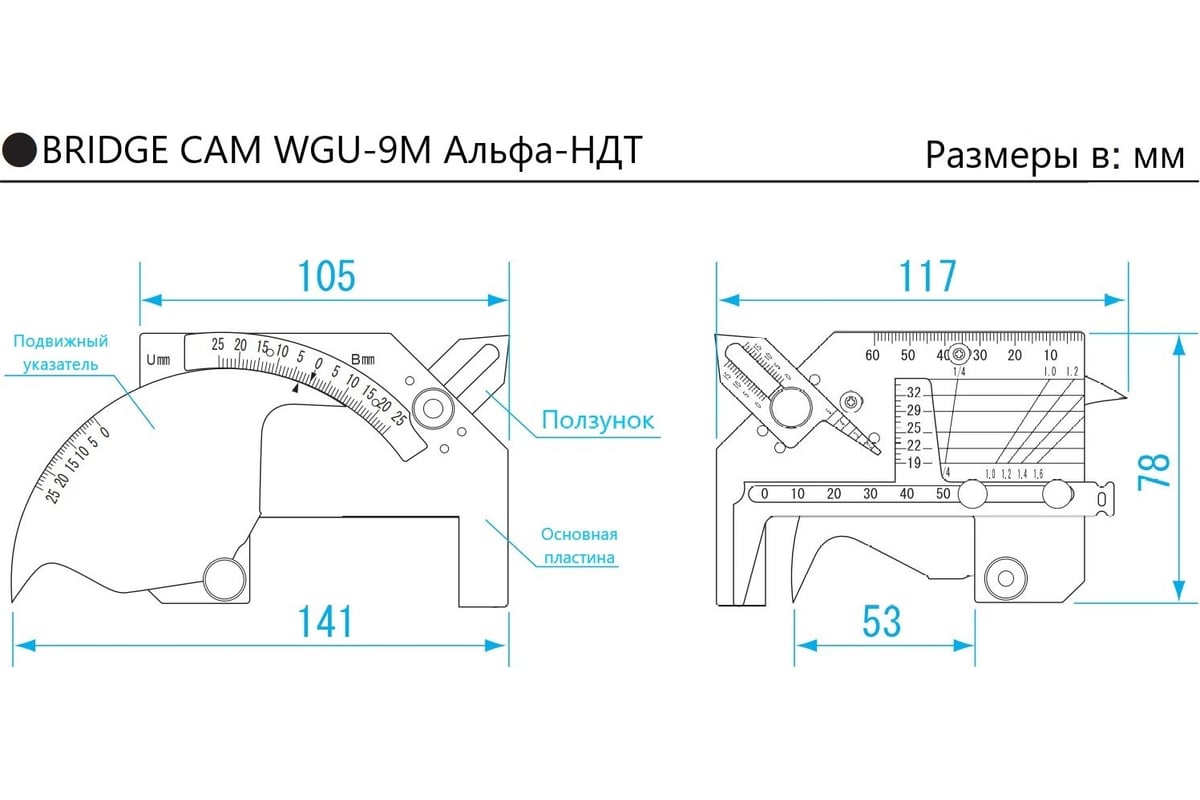

Шкала по краю BRIDGE CAM WGU-9M может применяться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка.

Подвижный указатель применяется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей.

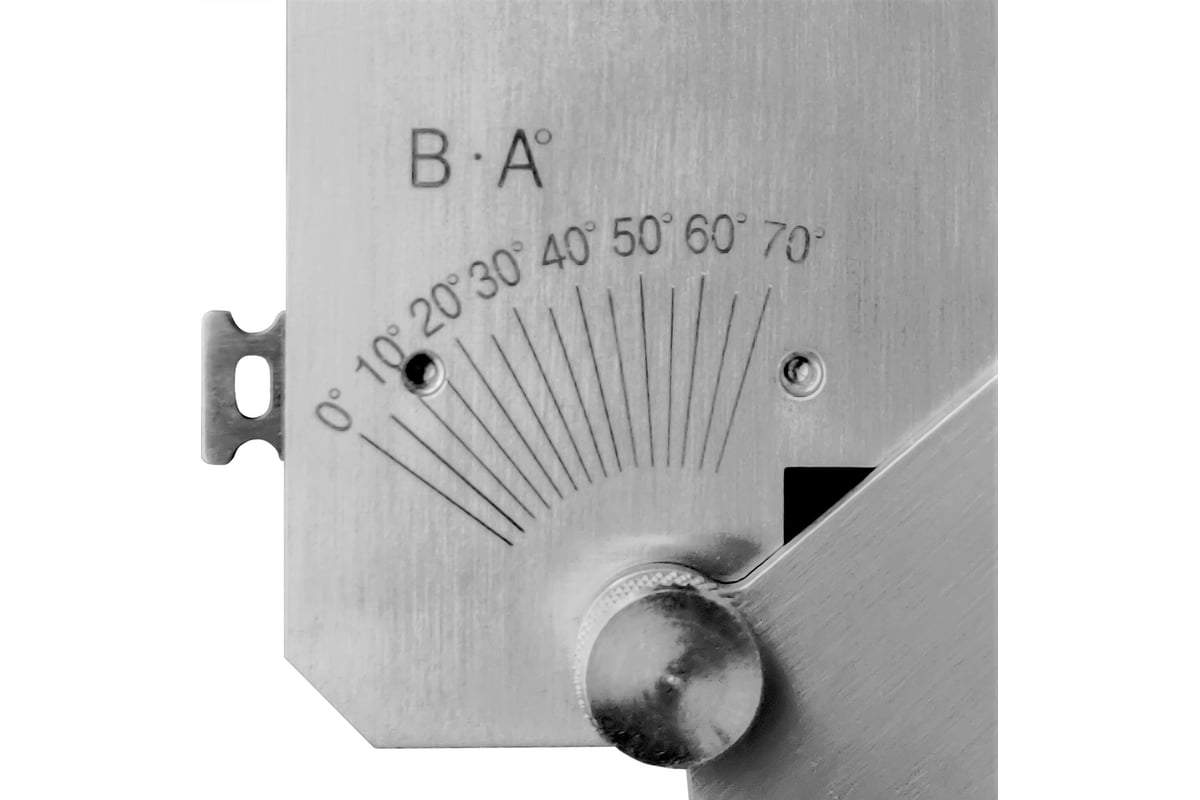

Ползунок BRIDGE CAM WGU-9M используется для измерения вогнутости и выпуклости углового шва (до 25 мм). Стороны подвижного указателя используются для измерения угла разделки кромки.

Измеритель BRIDGE CAM WGU-9M очень удобен для контроля точечной коррозии, замеров катетов, смещения и т.д.
