Измеритель BRIDGE CAM WGU-8M с первичной калибровкой АЛЬФА-НДТ УП-00003210

Измеритель BRIDGE CAM WGU-8M с первичной калибровкой АЛЬФА-НДТ УП-00003210 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля.

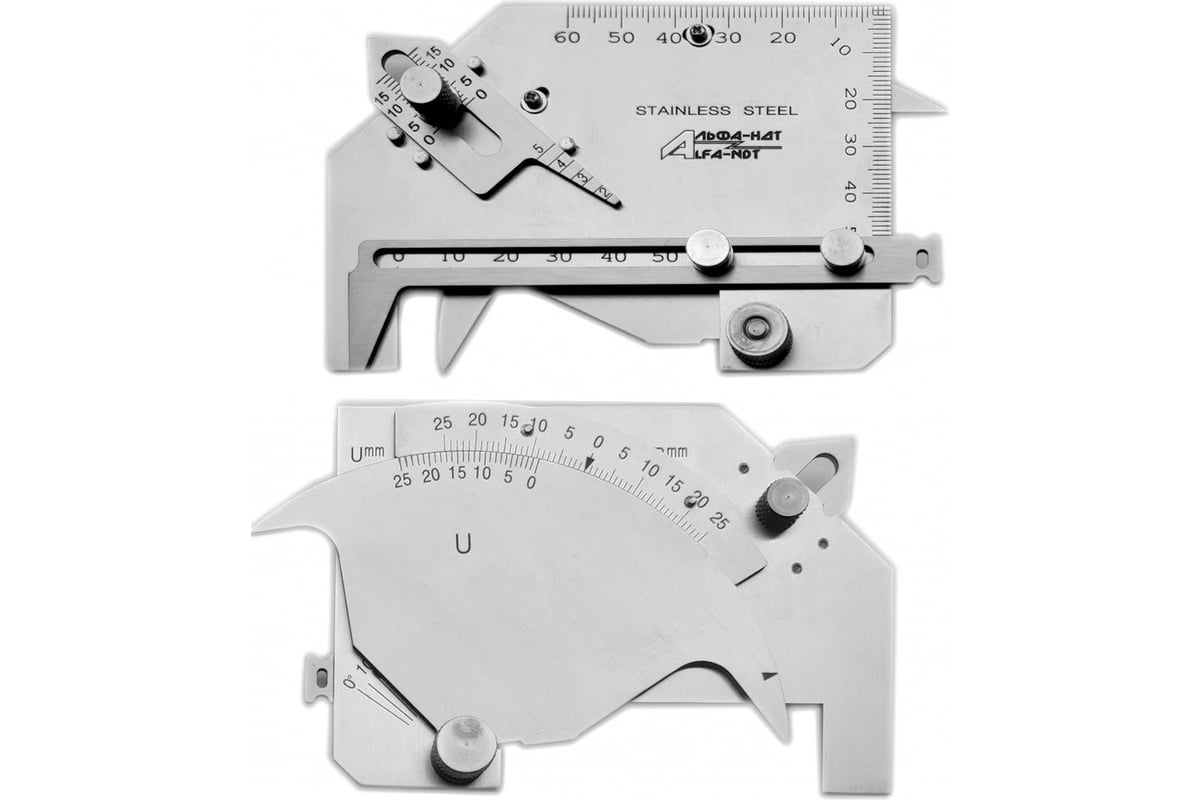

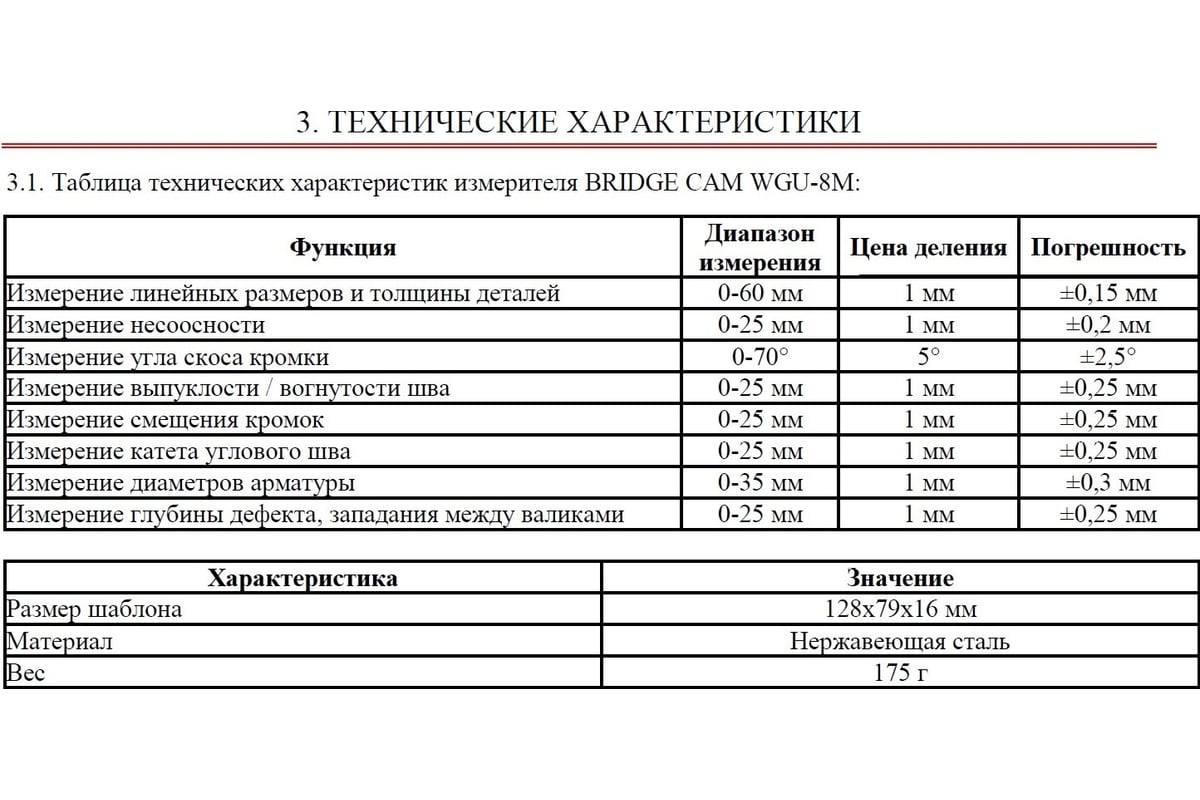

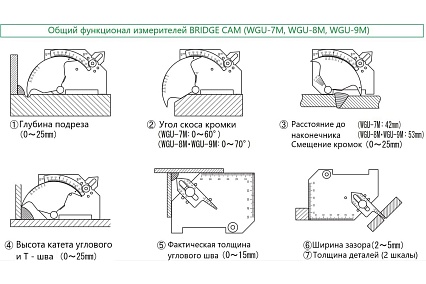

Измеритель геометрических параметров BRIDGE CAM WGU-8M АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как:

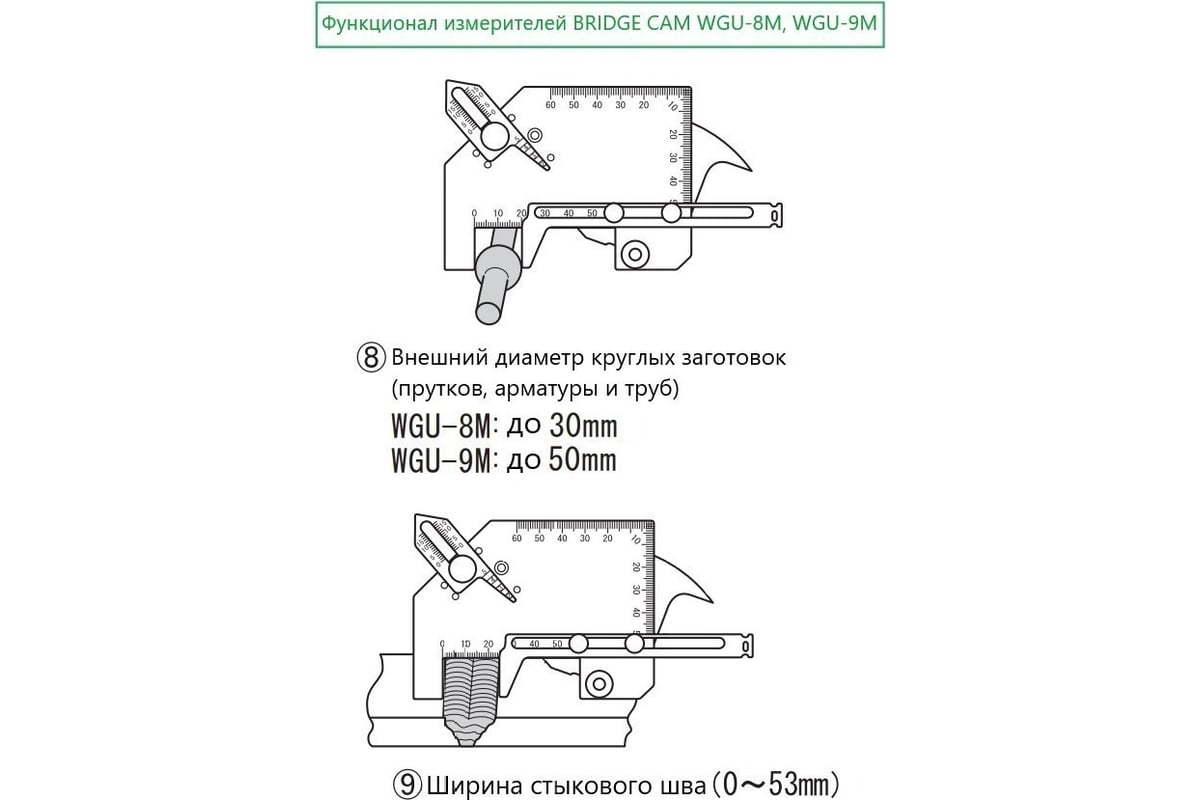

Технической особенностью данной модификации является возможность измерения диаметров электродов, прутков и арматуры в диапазоне от 0 до 35мм.

Шкала по краю BRIDGE CAM WGU-8M может применяться для измерения толщины пластины в диапазоне 0-60 мм как обычная прямая стальная линейка.

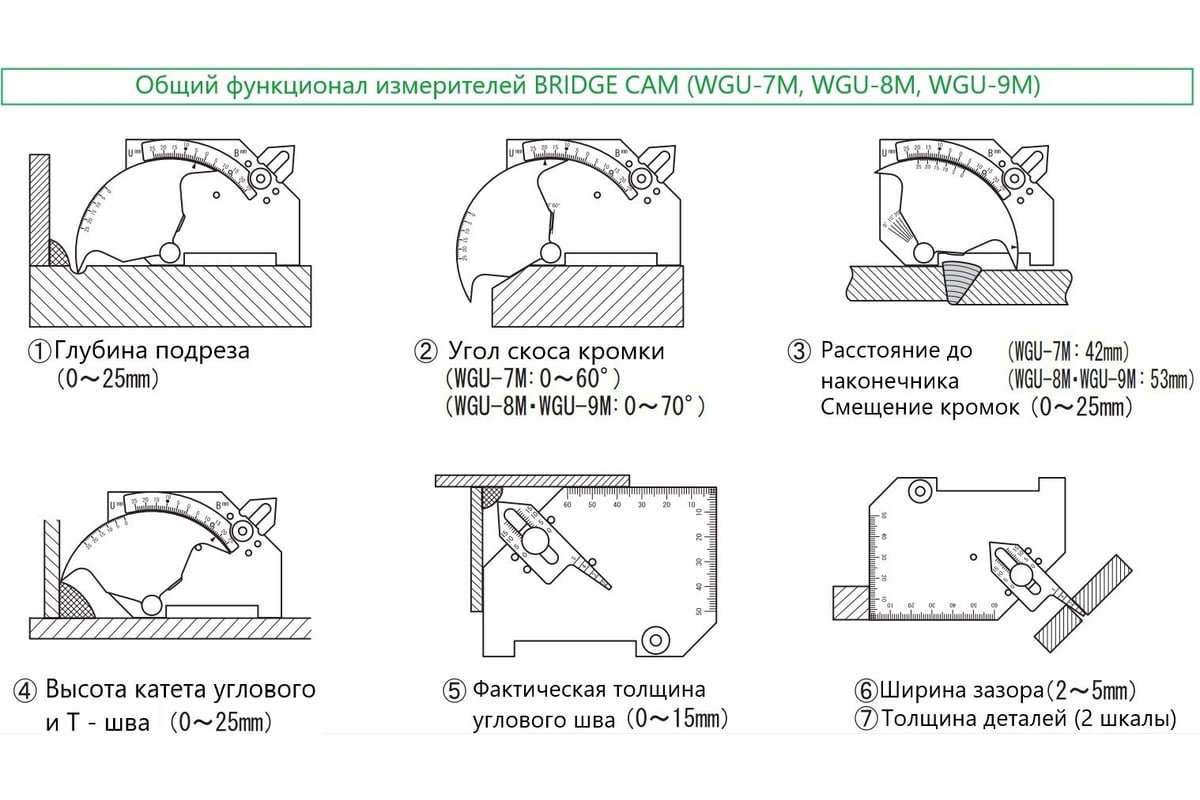

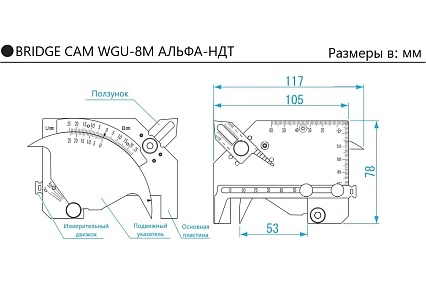

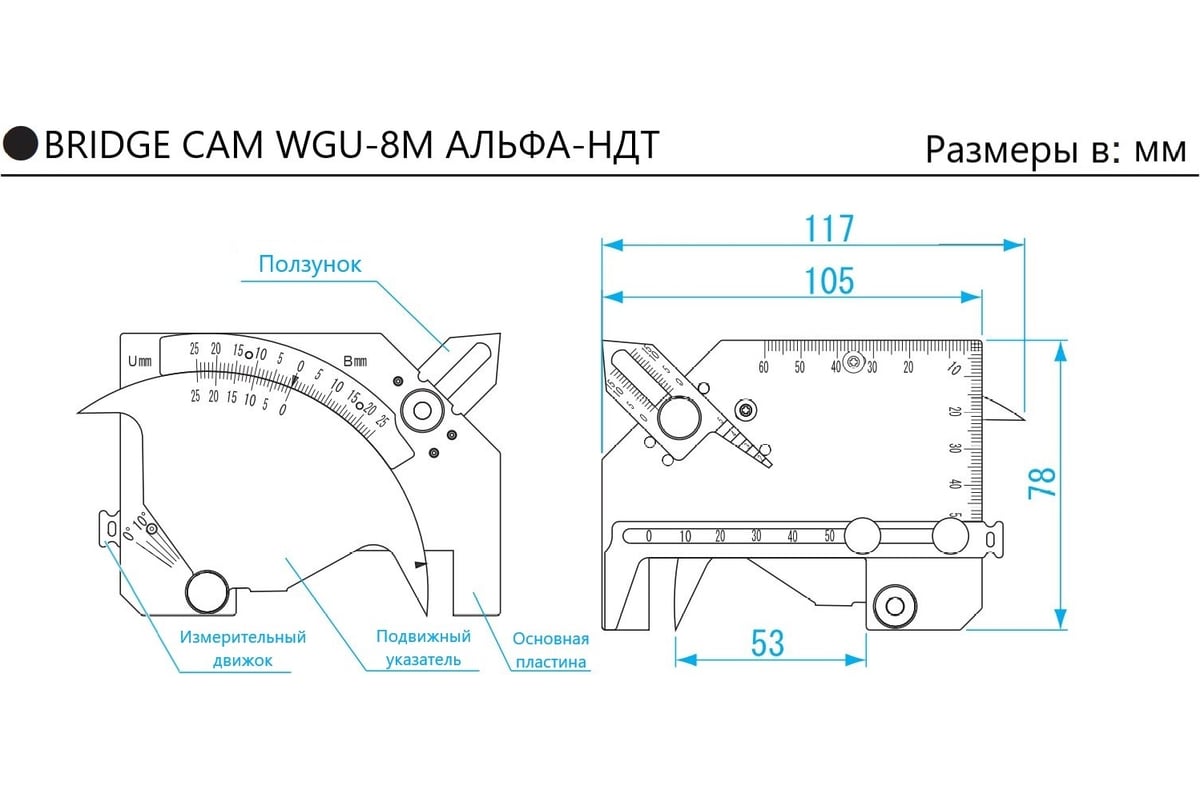

Подвижный указатель применяется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей.

Ползунок BRIDGE CAM WGU-8M используется для измерения вогнутости и выпуклости углового шва.

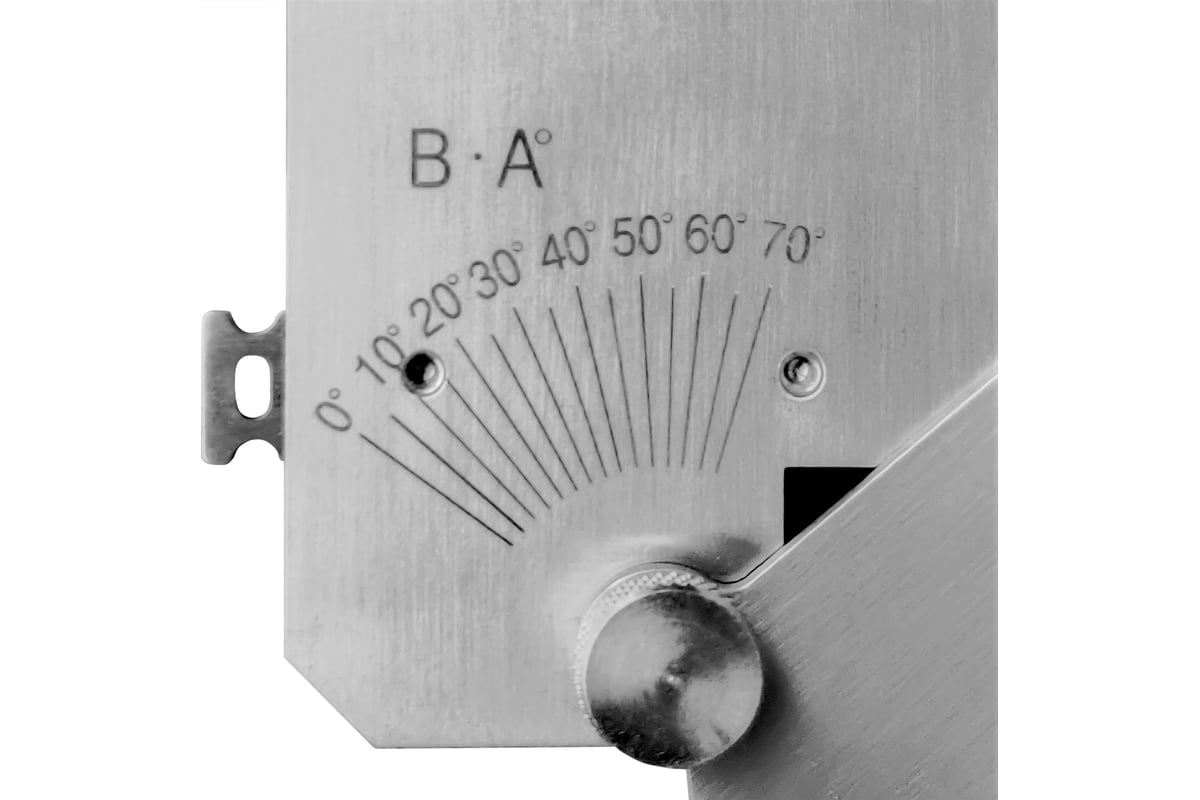

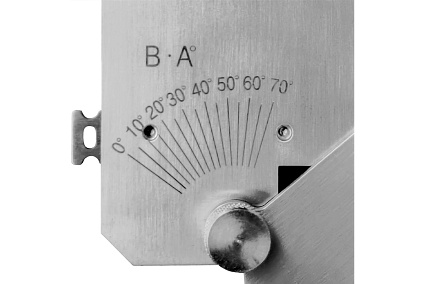

Стороны подвижного указателя используются для измерения угла разделки кромки.

Измеритель BRIDGE CAM WGU-8M очень удобен для контроля точечной коррозии, замеров катетов, смещения и т.д.
