Эталон чувствительности проволочный ASTM E-747 1A6 (Fe) 50 мм Элитест 00108354

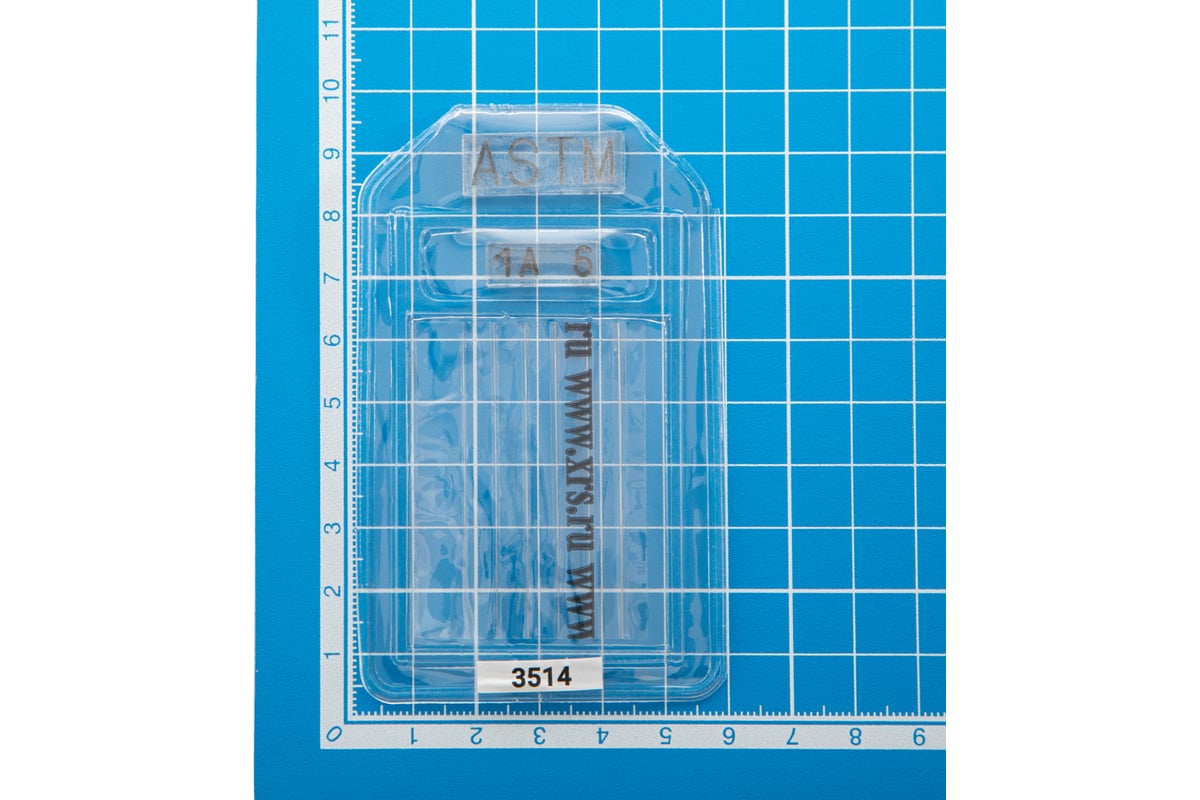

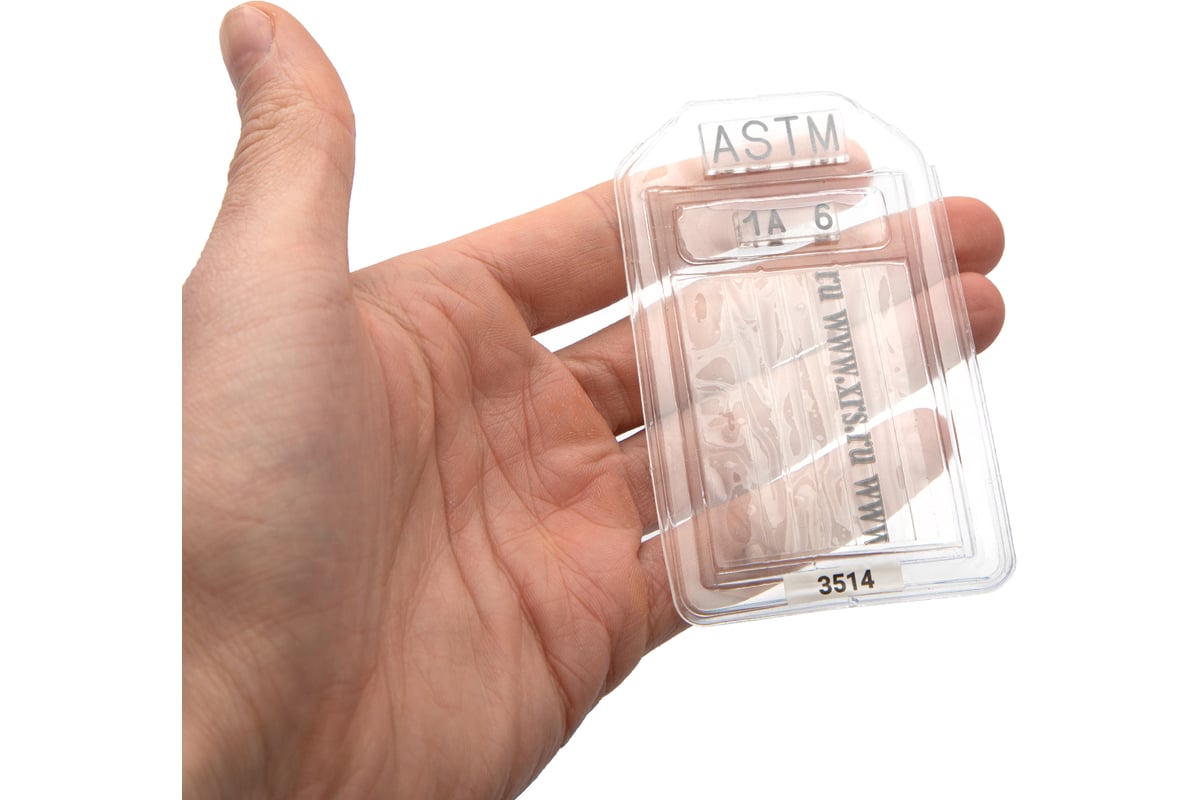

Проволочные эталоны чувствительности применяются в рентгеновской дефектоскопии с целью оценки чувствительности схемы контроля, применяемой при просвечивании. Представляют собой семь вытянутых металлических проволок, заключённых в чехол из гибкого пластика. Все эталоны выполнены в соответствии с американским стандартом ASTM E-747 и стандартом ISO 19232-1. С целью минимизации ошибки рекомендуется использовать проволочные эталоны, выполненные из сплава, аналогичного материалу объекта.

Проволочные эталоны чувствительности «Элитест» изготавливаются из стали, алюминия, меди, титана и никеля согласно ТУ 26.51.33-066-96651179-2017. Эталоны чувствительности по ASTM E-747 могут применяются при температуре от минус 50 до плюс 55 °C и относительной влажности воздуха от 0 до 80%. Проволочные эталоны необходимо предохранять от механических повреждений (падений, ударов и т. п.).

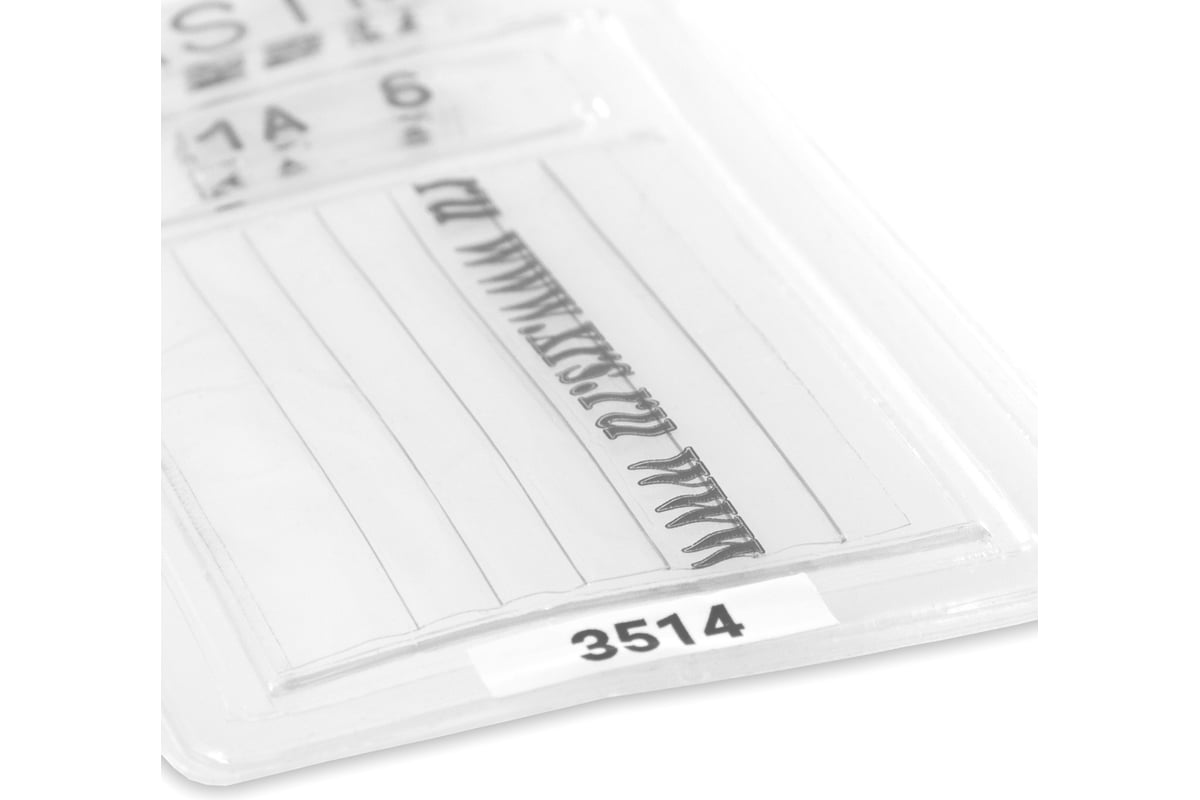

В пластиковых чехлах эталонов, выполненных в соответствии с ASTM E-747, также находятся маркировочные знаки, позволяющие визуально определить тип проволочных эталонов как при подготовке к созданию снимка, так и при его просмотре.

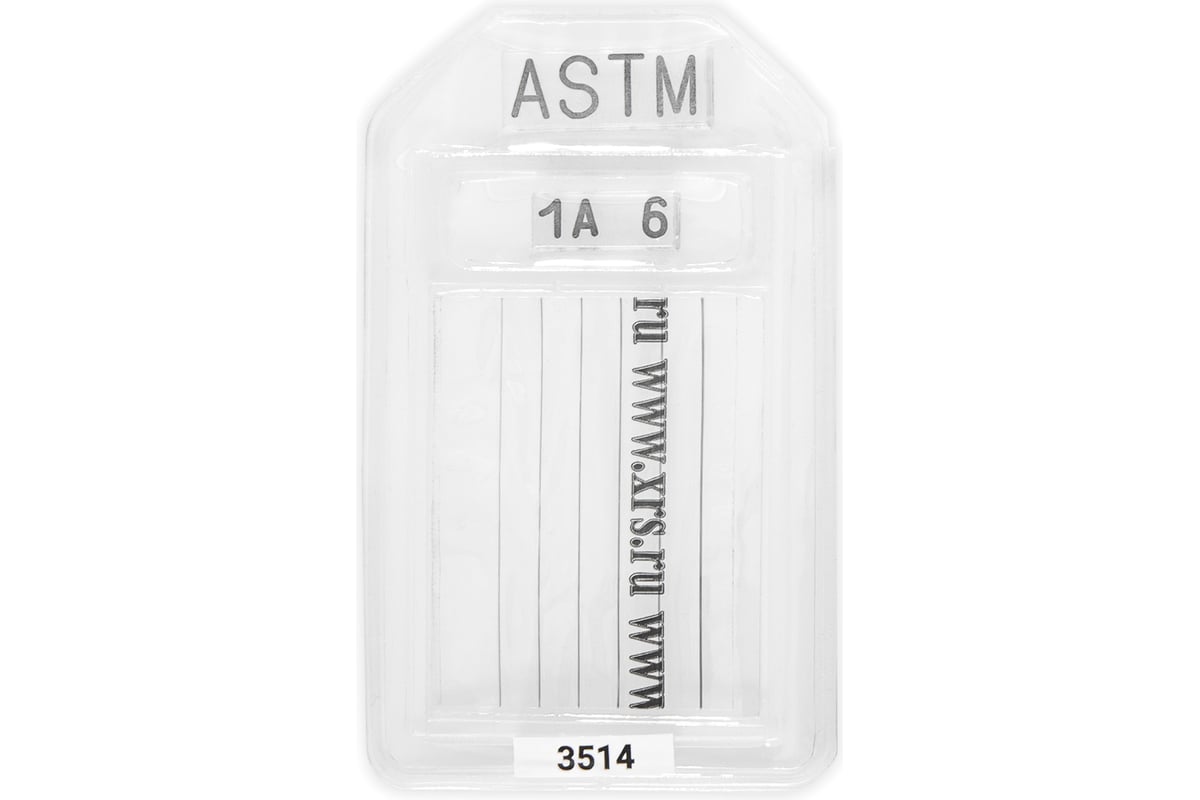

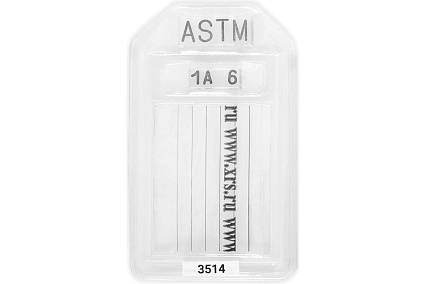

Слева размещено цифробуквенное обозначение эталона чувствительности, где цифра характеризует материал эталона, а буква — типовой размер комплекта проволок (A, B, C, D, где D обозначает эталоны с наиболее крупными проволоками). Справа находится идентификационный номер самой толстой проволоки (6/11/16/21, чем больше число, тем толще проволока).
