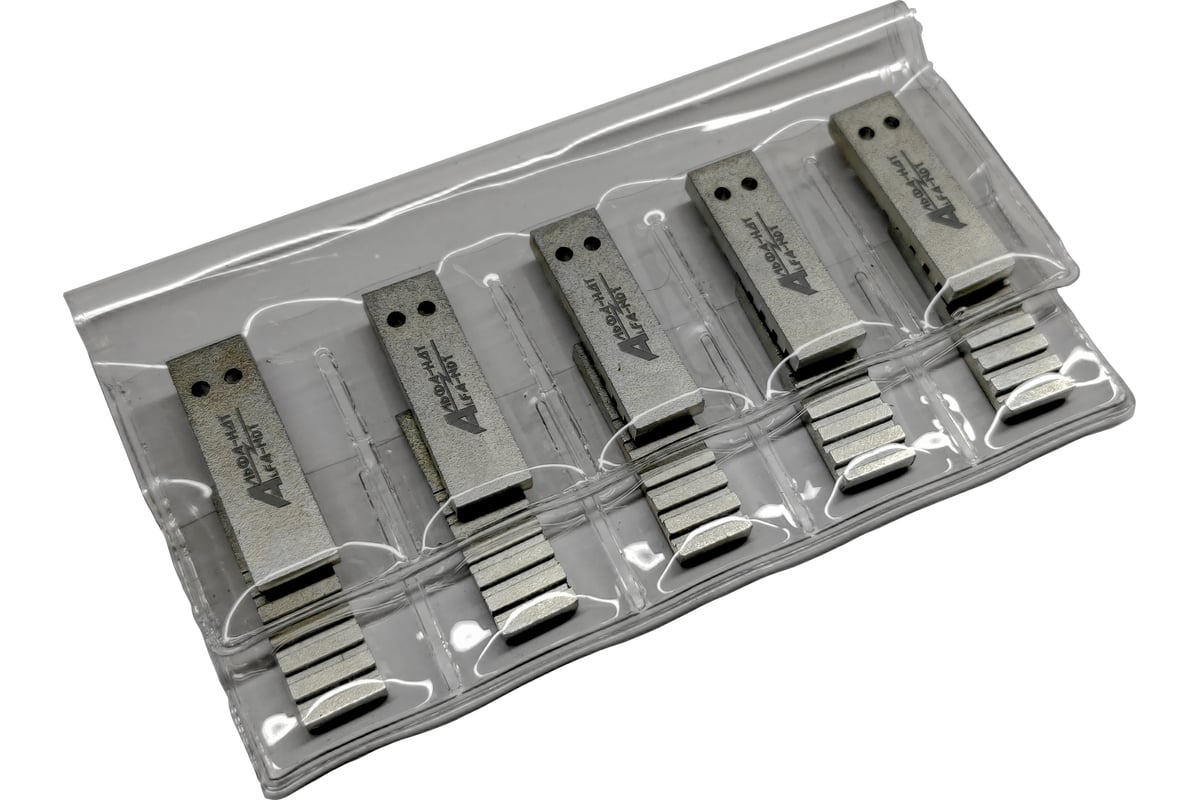

Эталон чувствительности канавочный №13, Fe, комплект 10 шт (с первичной калибровкой) АЛЬФА-НДТ УП-00000468

Канавочные эталоны (ЭЧК) применяются для оценки чувствительности радиографического контроля, оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок.

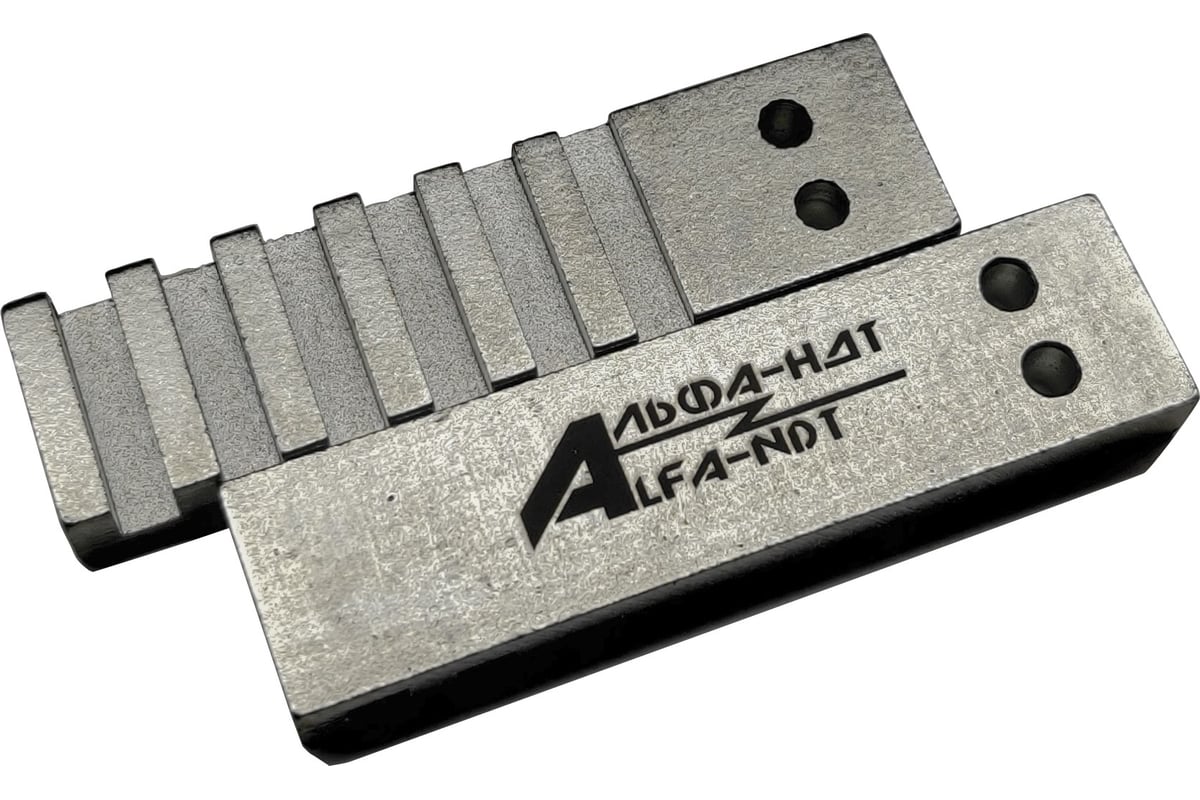

Канавочный эталон чувствительности — это пластина с шестью канавками одинаковой ширины и разной глубины.Она имеет идеальные, резко очерченные дефекты. Глубина каждой последующей канавки увеличивается в 1,39 раза.

Общая толщина контролируемого изделия резко меняется в зоне границы, а в реальном металле это происходит постепенно. Также у реальных дефектов неправильная геометрическая форма, наблюдается их рассредоточение. Из-за этого возможно невыявление пор, включений шлака с диаметрами, равными высоте прорези либо диаметру проволоки. Чтобы определить дефекты, используют как визуальные методы, так и денситометр.

В соответствии с требованиями ГОСТ 7512-82 эталоны чувствительности следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае, если это невозможно по техническим или экономическим причинам, эталон чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.
