Канавочные эталоны (ЭЧК) применяются для оценки чувствительности радиографического контроля, оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок.

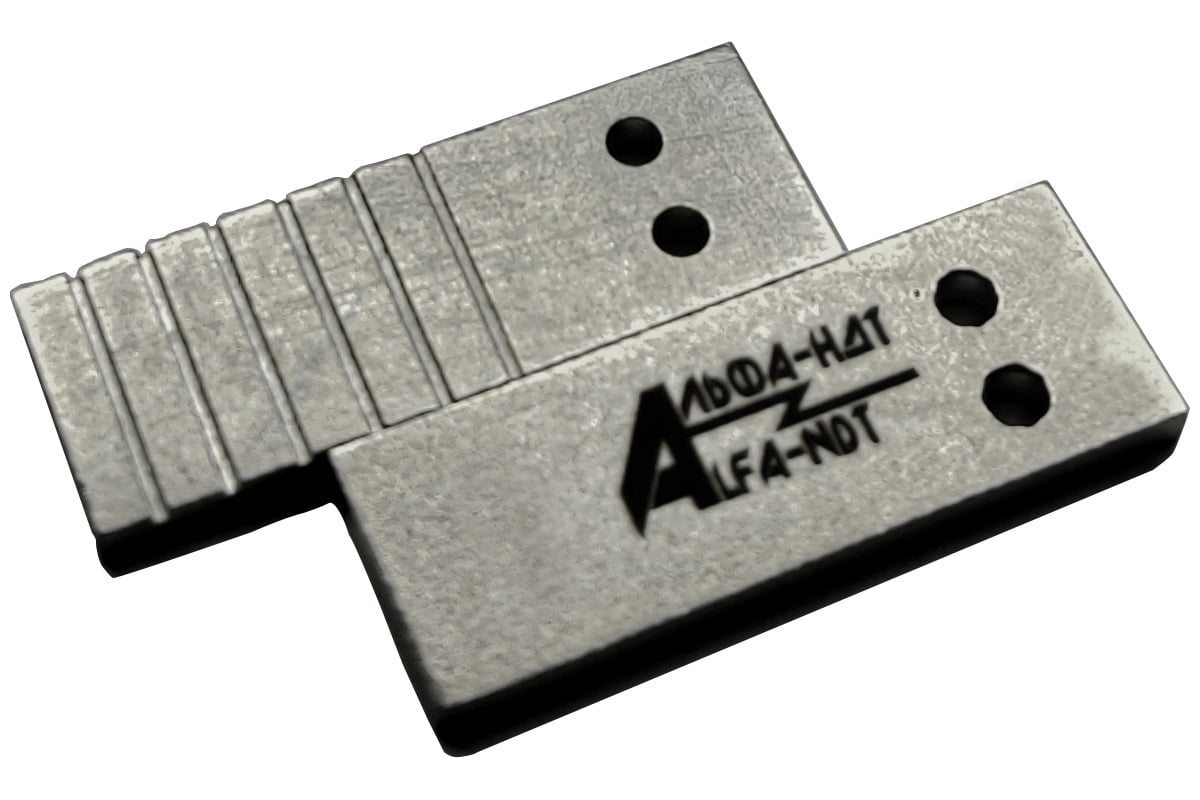

.Канавочный эталон чувствительности — это пластина с шестью канавками одинаковой ширины и разной глубины.Она имеет идеальные, резко очерченные дефекты. Глубина каждой последующей канавки увеличивается в 1,39 раза.
.Общая толщина контролируемого изделия резко меняется в зоне границы, а в реальном металле это происходит постепенно. Также у реальных дефектов неправильная геометрическая форма, наблюдается их рассредоточение. Из-за этого возможно невыявление пор, включений шлака с диаметрами, равными высоте прорези либо диаметру проволоки. Чтобы определить дефекты, используют как визуальные методы, так и денситометр
Технические характеристики
-
Поверканет
-
Калибровкада
-
Вес нетто, кг0.13
-
Габариты без упаковки, мм140х140х2
