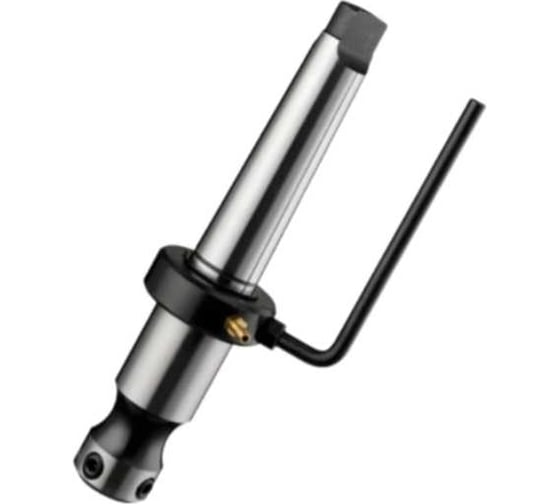

Держатель МК4/Weldon 19, с подачей СОЖ, удлинение 100 мм AT-S DJXY-100-MT4

Держатель МК4/Weldon 19, с подачей СОЖ AT-S DJXY-100-MT4, удлинение конструкции на 100 мм. Используется на магнитных сверлильных станках и стационарных сверлильных станках со шпинделем КМ4. Корончатое сверло вставляется хвостовиком в держатель. Стопорное кольцо обеспечивает фиксацию штуцера соединяющего трубочкой держатель и емкость для СОЖ. Выталкивающий штифт открывает клапан поступления СОЖ внутри держателя станка для охлаждения места сверления изнутри. Держатель с удлинением предполагает работы ниже уровня горизонта на 100 мм. Жесткая надежная конструкция.

Особенности установки и крепления:

Для сверла с хвостовиком Weldon 19: шлицы хвостовика должны находиться напротив винтов с внутренним шестигранником. Необходимо максимально закрутить винты.

Для сверла с хвостовиком Universal 19: один винт необходимо упереть в шлиц, а другой слег¬ка подтянуть.

Если все сделано правильно – сверло не должно двигаться и проворачиваться внутри держателя!

Внимание, изображение товара может отличаться от реального! Верные параметры указаны в технических характеристиках.
